单线等距

2021-09-30基础入门14175

将给定曲线在其某一侧方向上偏移一定距离,即绘制某一条曲线的等距线。

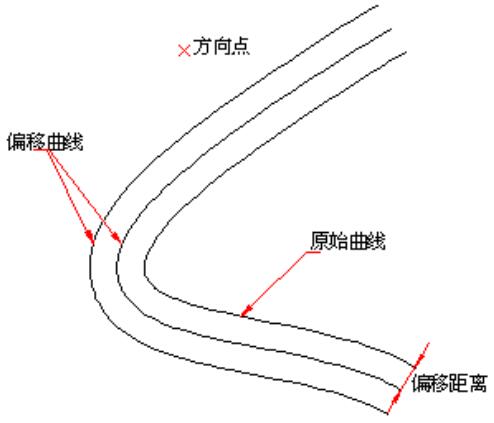

▲图 1 单线等距(偏移次数=2)

实现方法:

(1)启动单线等距命令;

(2)定义对话框中等距参数和选项;

(3)拾取曲线;

(4)选择曲线偏移方向。

操作步骤:

1、启动单线等距命令:

点击“编辑”->“单线等距”菜单项或编辑工具条中的[单线等距按钮]


▲图 2 单线等距按钮

2、定义对话框中等距参数和选项:

在弹出的曲线偏移对话框中(图3)定义偏移距离、次数和尖角处理等参数和选项,点击“确定”按钮。

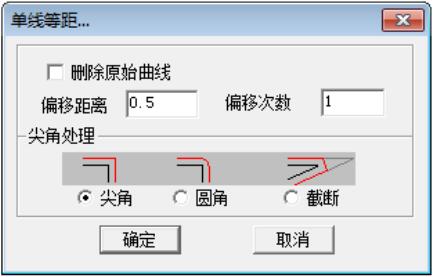

▲图 3 单线等距参数对话框

3、拾取曲线:

拾取要等距的曲线。

4、选择方向:

定义曲线偏移方向,在曲线的一侧拾取一点即可。

5、取曲线:

拾取下一条要等距的曲线,或单击鼠标右键结束。可以选择多条曲线进行偏移操作。

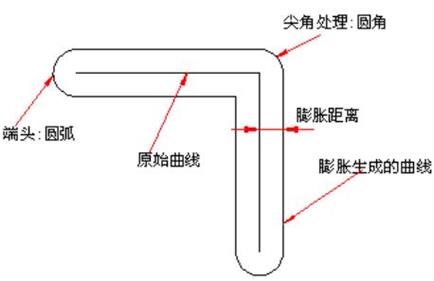

▲图 4 单线膨胀

参数定义:

删除原始:

曲线曲线偏移后是否将原始曲线删除掉。

偏移距离:

等距曲线与原始曲线之间的距离。

偏移次数:

将原始曲线在其某一侧方向上进行连续偏移的次数。

尖角处理:

主要有尖角、圆角和截断三种处理方式(图5)。图6为三种不同的处理方式图例。

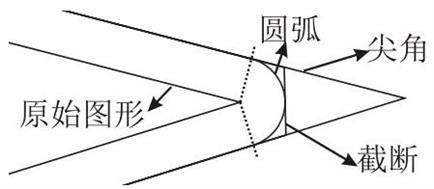

▲图 5 尖角等距处理方式

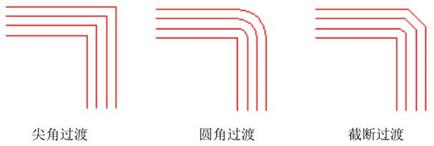

▲图 6 三种尖角处理方式图例
