曲线闭合

2021-09-30基础入门7312

通过一定的方式将开曲线闭合。可以在首末点加入直线或圆弧,也可以改变开曲线的首末点来进行闭合。

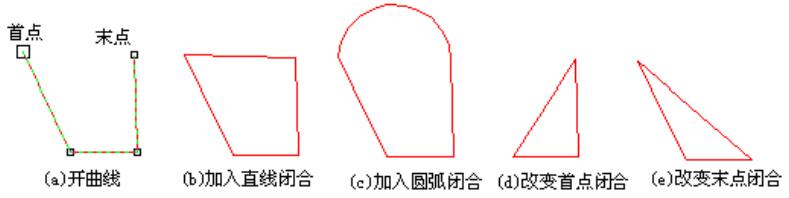

▲图 1 曲线闭合

实现方法:

(1)选择开曲线;

(2)启动曲线闭合命令;

(3)在对话框中定义闭合模式。

操作步骤:

1、选择开曲线:

拾取一个或多个需要闭合的曲线。

2、启动曲线闭合命令:

点击“编辑”->“闭合”菜单项或编辑工具条中的[闭合按钮]


▲图 2 曲线闭合按钮

3、在对话框中定义闭合模式:

在弹出的曲线闭合模式对话框(图3)中选择一种闭合模式,点击“确定”按钮。

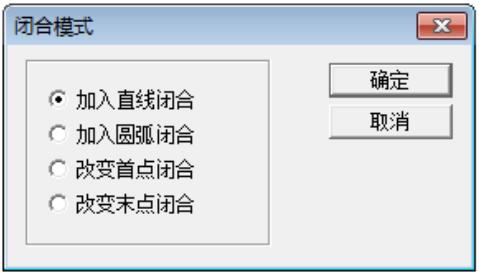

▲图 3 闭合模式对话框

参数定义:

1、加入直线闭合:

在曲线的首末点之间加入一直线段进行闭合;

2、加入圆弧闭合:

在曲线的首末点之间加入一圆弧段进行闭合;

3、改变首点闭合:

曲线的末点不动,将首点移至末点来进行闭合;

4、改变末点闭合:

曲线的首点不动,将末点移至首点来进行闭合。
