加入直线、圆弧、曲线连接

2021-09-29基础入门8158

在两条曲线的连接端点之间加入一直线、圆弧或样条曲线来将这两条曲线连接起来。

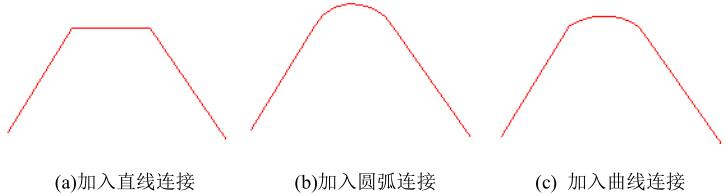

▲图 连接方式

参数定义:

加入直线连接:

在两条曲线的连接端点处加入一直线段将二者连接起来。

加入圆弧连接:

在两条曲线的连接端点处加入一圆弧段将二者连接起来。

加入曲线连接:

在两条曲线的连接端点处加入一曲线段将二者连接起来。

实现方法:

(1)启动加入直线连接或加入圆弧连接或加入曲线连接命令;

(2)拾取两条要连接的开曲线。

操作步骤:

1、启动加入直线连接或加入圆弧连接或加入曲线连接命令:

点击“编辑”->“连接”菜单项;选择导航工具栏中的[加入直线连接][加入圆弧连接][加入曲线连接]选项;

2、拾取第一条开曲线:

拾取第一条开曲线,该曲线的连接端点为离拾取位置最近的那个端点。

3、拾取第二条开曲线:

拾取第二条开曲线,该曲线的连接端点为离拾取位置最近的那个端点。

4、拾取第一条开曲线:

拾取下一次连接的第一条开曲线,或单击右键结束。可连续进行多次连接。
