缺省连接、改变首末点连接

2021-09-29基础入门7666

通过改变两条开曲线的端点位置来将二者连接为一条曲线。与自动连接不同,这三种方式都是针对两条曲线而言的。

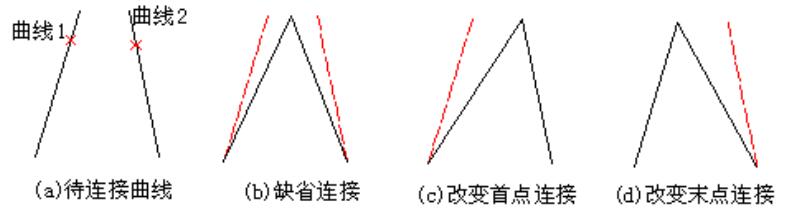

▲图 1 曲线连接

参数定义:

缺省连接:
两条曲线的连接端点均相互靠拢相交在一起。

改变首点连接:

第二条曲线的连接端点不动,第一条曲线的连接端点靠拢至第二条曲线的连接端点处。

改变末点连接:

第一条曲线的连接端点不动,第二条曲线的连接端点靠拢至第一条曲线的连接端点处。

实现方法:

(1)启动缺省连接或改变首点连接或改变末点连接命令;

(2)拾取两条要连接的开曲线。

操作步骤:

1、启动缺省连接或改变首点连接或改变末点连接命令:

点击“编辑”->“连接”菜单项;

选择导航工具栏中的[缺省连接][改变首点连接][改变末点连接]选项。

2、拾取第一条开曲线:

拾取第一条开曲线,该曲线的连接端点为距离拾取位置最近的那个端点。

3、拾取第二条开曲线:

拾取第二条开曲线,该曲线的连接端点为距离拾取位置最近的那个端点。

4、拾取第一条开曲线:

拾取下一次连接的第一条开曲线,或单击右键结束命令。可连续进行多次连接。
