曲线自动连接

分别从一条开曲线的首末端点出发，在一定的精度范围内搜索附近的与其首末点相连的曲线来将它们连接成为一条曲线。

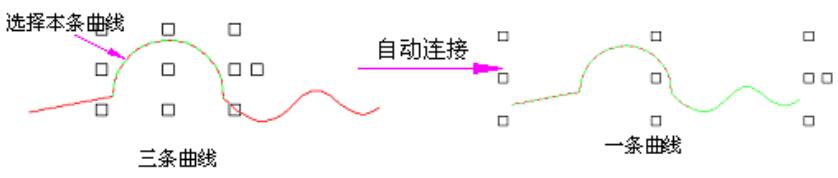

▲图 1 自动连接

实现方法：

（1）启动自动连接命令；

（2）拾取一条开曲线。

操作步骤：

1、启动自动连接命令：

点击“编辑”->“连接”菜单项；选择导航工具栏中的[自动连接]选项。

2、拾取第一条开曲线：

选择一条开曲线自动将其与其周围的在一定精度范围内的曲线连接起来。可以连续选择多条曲线进行自动连接，点击鼠标右键结束。

参数定义：

自动连接精度：

要连接的两个曲线在连接端点处的最大允许距离，范围在0.001-10mm之间。

若两条曲线的连接端点不重合，此时要将二者连接起来与连接精度有关。

调整方法：

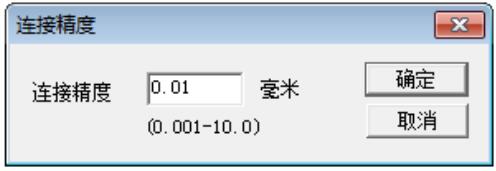

点击导航工具栏中的自动连接精度]按钮，在弹出的连接精度对话框（图2）中输入精度值。

▲图 2 连接精度调整对话框

说明：

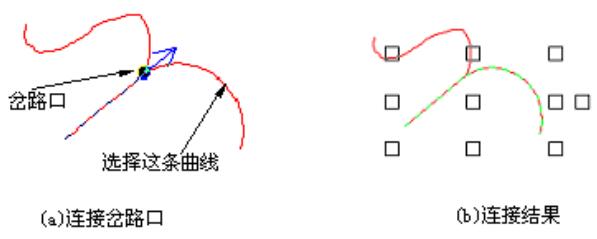

若某一曲线的连接点处可以两个或两个以上的曲线连接，即到了“岔路口”，这时在屏幕上显示出方向箭头（图3a），提示用户选择另一连接曲线。只须在其中要连接的那一条曲线上单击即可。（图3b）为连接结果。

▲图 3 连接“岔路口”
