两线倒斜角

2021-09-28基础入门12364

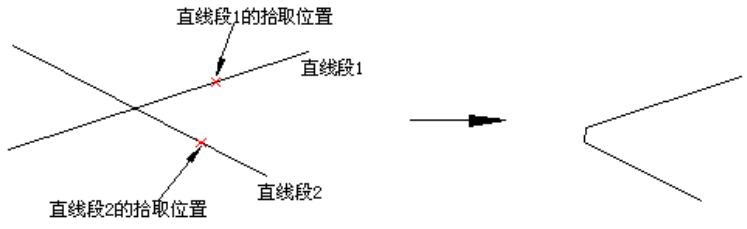

在两个给定的直线段之间倒斜角。


▲图 1 两线倒斜角

实现方法:

(1)启动两线倒斜角命令;

(2)输入倒角半径1和倒角半径2;

(3)拾取要倒斜角的两条直线段。

操作步骤:

1、启动两线倒斜角命令:

点击“编辑”->“倒角”->“倒斜角”菜单项或编辑工具条中的[倒斜角按钮];选择导航工具栏中[两线倒角]选项。

倒斜角按钮

▲图 2 倒斜角按钮

2、输入倒角半径1:

定义倒角半径1,可单击右键接受当前括号中的默认值或输入新值后回车。

3、输入倒角半径2:

定义倒角半径2,可单击右键接受当前括号中的默认值或输入新值后回车。

4、拾取需倒角的直线段1:

拾取第一个要倒斜角的直线段,拾取位置应该在要保留的直线段部分。

5、拾取需倒角的直线段2:

拾取第二个要倒斜角的直线段,拾取位置应该在要保留的直线段部分。

6、拾取需倒角的直线段1:

拾取下一次要倒斜角的直线段1,或单击右键结束命令。可连续倒多个斜角。

说明:

1、两个直线段不能平行,可以相交也可以不相交;

2、两个直线段可以是同一条曲线上相邻的或不相邻的直线段,也可以不在同一条曲线上;

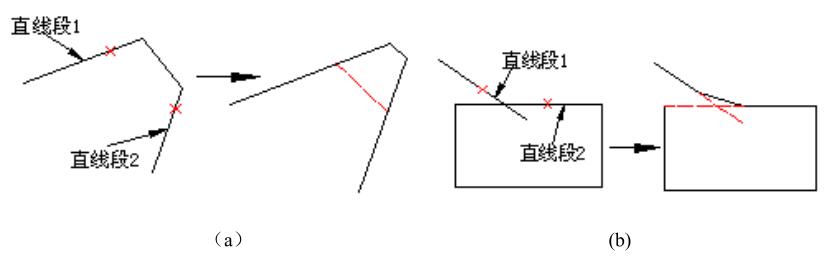

图3(a)为同一条曲线上的两不相邻的直线段倒斜角的结果,图3(b)为一直线段与另一条曲线上的一直线段倒斜角。


▲图 3 两线倒斜角
