单线倒斜角

2021-09-28基础入门13416

在一条曲线的每两个相邻的直线段之间倒斜角。

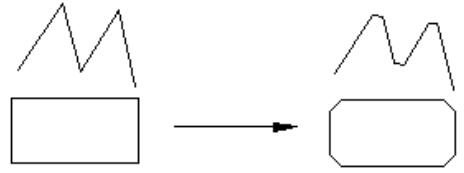

▲图 1 单线倒斜角

实现方法:

(1)启动单线倒斜角命令;

(2)输入倒角半径1和输入倒角半径2;

(3)拾取要倒斜角的曲线。

操作步骤:

1、启动单线倒斜角命令:

点击“编辑”->“倒角”->“倒斜角”菜单项或编辑工具条中的[倒斜角按钮];在导航工具栏中选择[单线倒角]选项。


▲图 2 倒斜角按钮

2、输入倒角半径1:

定义倒角半径1,可单击右键接受当前括号中的默认值或输入新值后回车。

3、输入倒角半径2:

定义倒角半径2,可单击右键接受当前括号中的默认值或输入新值后回车。

4、拾取需倒角的直线段1:

拾取要倒斜角曲线,该曲线应该为一条至少含有两个相邻的直线段的多义线。可连续拾取多条曲线倒斜角,单击鼠标右键结束。
