两线过渡倒圆角

在两曲段线之间进行给定半径的圆角过渡。

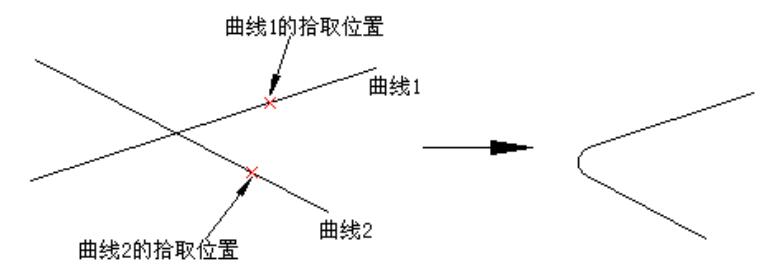

▲图 1 两线倒圆角

实现方法：

（1）启动两线过渡命令；

（2）输入圆角半径；

（3）拾取两条要倒圆角的曲线段。

操作步骤：

1、启动两线过渡命令：

点击“编辑”->“倒角”->“倒圆角”菜单项或编辑工具条中的[倒圆角按钮]；在导航工具栏中选择[两线过度]选项。

▲图 2 倒圆角按钮

2、输入圆角过渡半径：

输入倒圆角半径，可单击右键接受当前括号中的默认值或输入新值后回车。

3、选择曲线1：

拾取第一个曲线段，拾取位置应该在要保留的曲线段部分。

4、选择曲线2：

拾取第二个曲线段，拾取位置应该在要保留的曲线段部分。

5、选择曲线1：

拾取下一次要倒圆角的曲线段1，或单击右键结束。可以连续倒多个倒角。

参数定义：

【裁剪曲线】在倒圆角的同时，是否用圆角对两条曲段进行裁剪。若未选该选项，则不对原曲线进行裁剪，如图3。

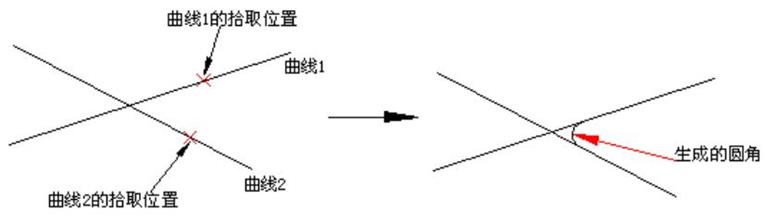

▲图 3 倒角不裁剪曲线
