单线过渡倒圆角

2021-09-27基础入门18103

在曲线的每两个相邻曲线段之间进行给定半径的圆角过渡。

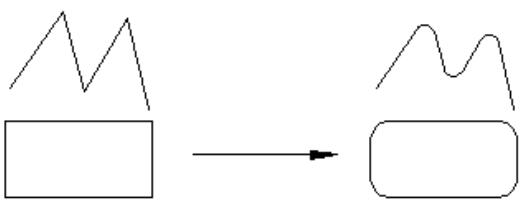

▲图 1 单线倒圆角

实现方法:

(1)启动单线过渡命令;

(2)输入圆角半径;

(3)拾取要倒圆角的曲线。

操作步骤:

1、启动单线过渡命令:

点击“编辑”->“倒角”->“倒圆角”菜单项或编辑工具条中的[倒圆角按钮];在导航工具栏中选择[单线过度]选项。


▲图 2 倒圆角按钮

2、输入圆角过渡半径:

输入圆角半径,单击右键接受当前括号中的默认值或输入新值后回车。

3、选择曲线1:

拾取要进行圆角过渡的曲线。该曲线应该为包含两个或两个以上的曲线段的多义线。可以连续拾取多条曲线进行圆角过渡,单击鼠标右键结束。
