点延伸

2021-09-27基础入门9869

将指定曲线延伸到指定的点处。

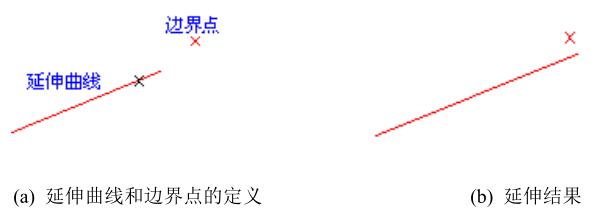

▲图 1 曲线延伸到点

实现方法:

(1)启动点延伸命令;

(2)拾取要延伸的曲线;

(3)定义延伸到的边界点。

操作步骤:

1、启动点延伸命令:

点击“编辑”->“延伸”菜单项或编辑工具条中的[延伸按钮];选择导航工具栏中的[点延伸]选项。


▲图 2 延伸按钮

2、选择被延伸曲线:

拾取要延伸的曲线。

3、输入点:

定义延伸边界点。通过鼠标在屏幕上直接点击或捕捉一点来确定边界点。

4、选择被延伸曲线:

拾取下一个要延伸的曲线,或单击右键结束。

说明:

1、所定义的延伸边界点不一定要在曲线的延长线上,曲线实际延伸到的边界点为所定义的边界点到延伸曲线的最近点;

2、延伸曲线是从与其拾取位置最近的那个端点处开始延伸的。如图3。

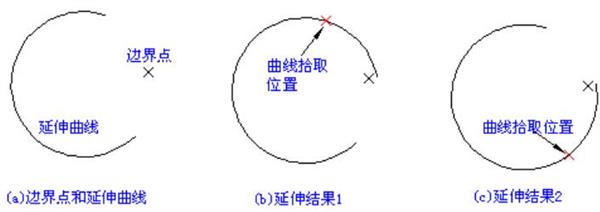

▲图 3 延伸曲线的拾取位置对延伸结果的影响
