线延伸

2021-09-27基础入门11687

将指定曲线延伸到另一曲线所确定的边界。

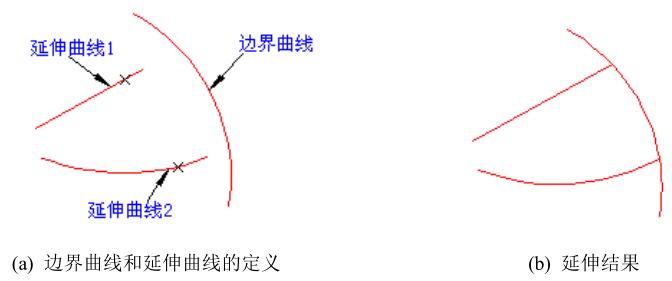

▲图 1 曲线延伸到线(表示曲线的拾取位置)

实现方法:

(1)启动线延伸命令;

(2)拾取边界曲线;

(3)拾取延伸曲线。

操作步骤:

1、启动线延伸命令:

点击“编辑”->“延伸”菜单项或编辑工具条中的[线延伸按钮];选择导航工具栏中的[线延伸]选项。


▲图 2 线延伸按钮

2、选择第(1)个延伸边界图形:

拾取第一个边界曲线。

3、选择第(2)个延伸边界图形,单击鼠标右键选择被延伸图形:

拾取第二个边界曲线,或单击鼠标右键结束边界曲线的定义。可以连续拾取多个延伸边界曲线。

4、选择被延伸曲线:

拾取延伸曲线。可拾取多个曲线延伸到边界曲线,单击鼠标右键结束延伸操作。

说明:

曲线延伸是将延伸曲线从与它的拾取位置最近的那个端点处开始延伸,直至与延伸边界曲线相交或相切为止。因此延伸曲线的拾取位置不同,可能有不同的延伸结果。如图 3。

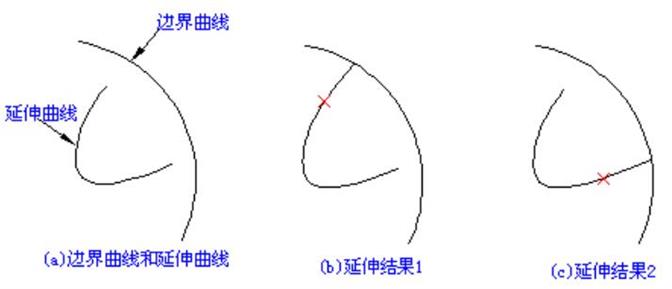

▲图 3 延伸曲线的拾取位置对延伸结果的影响(表示曲线的拾取位置)
