利用曲线上的点作为边界来对曲线进行裁剪。

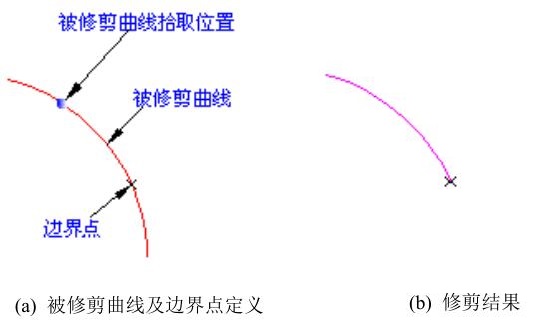

▲图 1 点修剪曲线

实现方法:

(1)启动点裁剪命令;

(2)拾取被裁剪曲线;

(3)拾取边界点。

操作步骤:

1、启动点修剪命令:点击“编辑”->“修剪”菜单项或编辑工具条中的[点裁剪按钮];选择导航工具栏中[点裁剪]选项。


▲图 2 点修剪按钮

2、选择被修剪图形:拾取被裁减的曲线,曲线的拾取位置要在裁剪后要保留的部分段上。

3、输入点:鼠标拾取作为裁剪边界的点,拾取的点可以在曲线上也可以不在曲线上。

4、选择被修剪图形:拾取另外一条要被修剪的曲线,或单击右键结束。

说明:

若拾取的边界点不在曲线上,则对曲线进行裁剪的实际边界点为该点到被裁剪曲线上的最近点。
