线裁剪

2021-09-26基础入门10866

利用一条或多条曲线作为边界线来对给定的曲线进行修剪;

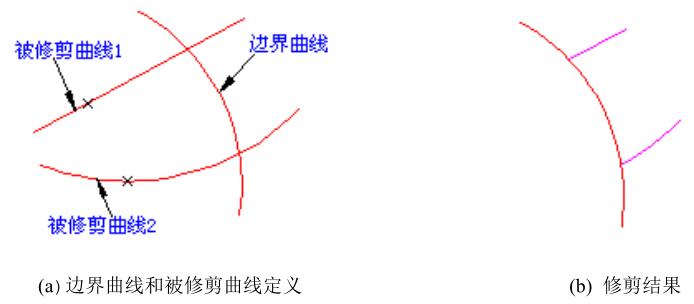

▲图 1 线修剪

实现方法:

(1)启动线裁剪命令;

(2)拾取边界曲线;

(3)拾取被裁剪的曲线。

操作步骤:

1、启动线裁剪命令:点击“编辑”->“修剪”菜单项或编辑工具条中的[线裁剪按钮];选择导航工具栏中的[线裁剪]选项。


▲图 2 线修剪按钮

2、选择第(1)个修剪边界图形:拾取第一条边界曲线。

3、选择第(2)个修剪边界图形,单击鼠标右键开始选择被修剪图形:拾取第二条边界曲线,或者单击右键结束边界曲线的拾取。可连续定义多条边界曲线。

4、选择被修剪图形:拾取被修剪的曲线,拾取的位置要在曲线被裁剪掉的部分段上。可以拾取多个被修剪的曲线,单击右键结束。
