快速裁剪
自动计算屏幕上显示的2D曲线之间的交点,直接用鼠标选取需要裁剪掉的曲线段即可;

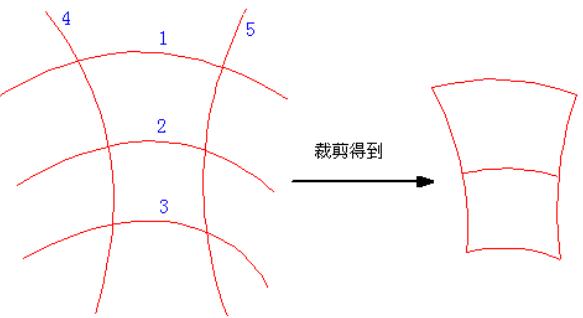

▲图 1 快速裁剪
实现方法:
(1)启动快速裁剪命令;
(2)拾取需要删除的线段;
操作步骤:
1、启动快速裁剪命令:点击“编辑”->“修剪”菜单项或编辑工具条中的[快速裁剪按钮];选择导航工具栏中的[快速裁剪]选项。
▲图 2 快速裁剪按钮
2、选择需要删除的线段:拾取图中需要删除的线段。
自动计算屏幕上显示的2D曲线之间的交点,直接用鼠标选取需要裁剪掉的曲线段即可;
▲图 1 快速裁剪
实现方法:
(1)启动快速裁剪命令;
(2)拾取需要删除的线段;
操作步骤:
1、启动快速裁剪命令:点击“编辑”->“修剪”菜单项或编辑工具条中的[快速裁剪按钮];选择导航工具栏中的[快速裁剪]选项。
▲图 2 快速裁剪按钮
2、选择需要删除的线段:拾取图中需要删除的线段。
正交捕捉是用于辅助绘图的一种工具,利用精雕软件的正交捕捉,可以绘制出完全相垂网点直或者相互平行的直线,特别是在许多绘制需要完全垂直和平行的情况下,这种方式更能显示其优势。采用下面方法可切换正交的开启与关闭:1、单击菜单栏中的“视图/正交捕捉...
在一个平面内可以有许许多多的坐标系,如图1所示。▲图1 多个坐标系只要坐标原点不同,就可以画出任意一个坐标系。为了方便确定它的坐标,指定其中的一个坐标系为绝对坐标系,绝对坐标系的原点的坐标是(0,0),如上图我们指定中间的原点是 0,坐标轴...
绘制过一点并与一已知直线平行的直线,如图1所示。▲图1 过一点和已知直线平行的直线实现方法:(1)启动过点平行线命令;(2)拾取已知直线;(3)输入平行线通过点。操作步骤:1、启动过点平行线命令:点击“曲线绘制”-> “直线”菜单项或...
绘制与一已知直线平行且与一圆/圆弧相切的直线,如图1所示。▲图1 与一直线平行并与一圆弧相切的直线 ( X 表示圆弧的拾取位置)实现方法:(1)启动圆弧平行线命令;(2)拾取要平行的直线;(3)拾取要相切的圆或圆弧。操作步骤:1、启动圆弧平...
已知两点和圆弧半径绘制圆弧,如图1所示。▲图1 两点半径圆弧实现方法:(1)启动两点半径圆弧命令;(2)输入圆弧的起始点和终止点;(3)输入圆弧的半径;(4)拾取符合要求的圆弧段。操作步骤:1、启动两点半径圆弧命令:点击“曲线绘制”->...
在工程设计中,除了要绘制一些规则曲线外,还要根据测量或实验得到的一系列点绘制一条通过这些点并且光滑的曲线,称这类曲线为样条曲线。样条曲线的数学基础为Bezier曲线和B-Spline曲线。本命令将根据输入的样条曲线所通过的点来绘制开放或闭合...
已知圆弧的首末两点和半径,绘制圆弧段,如图1所示。▲图1 首末点半径弧实现方法:(1)启动首末点半径弧命令;(2)输入圆弧起点和末点;(3)输入圆弧半径。操作步骤:1、启动首末点半径弧命令:选择导航工具栏中如下图的选项。▲图2 首末点半径弧...
已知圆周上的三个点,绘制圆,如图1所示。▲图1 三点圆实现方法:(1)启动三点圆命令;(2)输入圆周上三点。操作步骤:1、启动三点圆命令:点击“曲线绘制”->“圆”菜单项或绘制工具条中的<绘制圆(如下图2)>按钮;▲图2...
