线切断

2021-09-25基础入门13895

将指定曲线在与另一相交曲线的交点处进行切断。

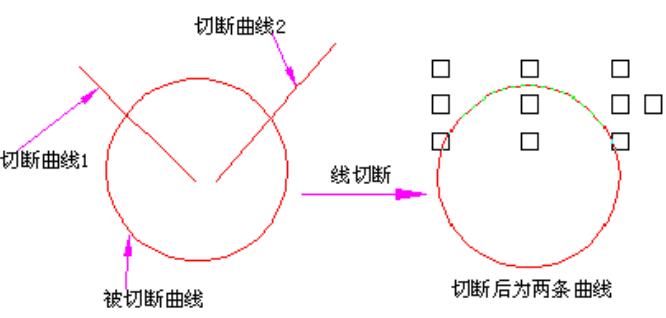

▲图1 线切段

实现方法:

(1)拾取要被切断的曲线;

(2)启动线切断命令;

(3)拾取切断曲线。

操作步骤:

1、拾取要被切断的曲线:

拾取一条要被切断的曲线;

2、启动线切断命令:

点击“编辑”->“切断”菜单项;选择导航工具栏中的[线切断]选项;

3、拾取切断曲线:

拾取切断曲线。可以拾取多条切断曲线,点击鼠标右键结束;

参数定义:

自动闭合:

若被切断曲线和切断曲线有两个或两个以上的交点,则将切断后得到的每条曲线在交点处闭合。如图2;

删除裁剪线:

选中此选项,则曲线切断后裁剪线(拾取的切断曲线)将会被删除掉。

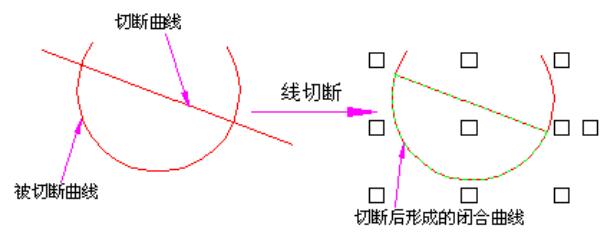

▲图2 自动闭合
