区域剪裁

2021-10-04基础入门7985

从一个区域中移去另一个区域以形成新的轮廓区域,即区域相减运算。

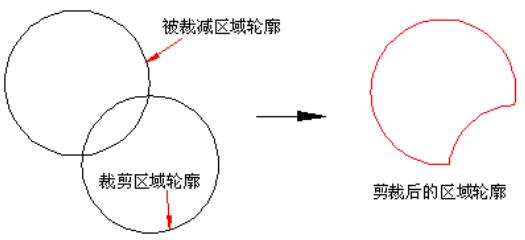

▲图 1 区域剪裁

实现方法:

(1)选择被裁剪区域轮廓图形;

(2)启动区域剪裁命令;

(3)拾取裁剪区域轮廓。

操作步骤:

1、选择被裁剪区域轮廓图形:

拾取一个或多个要被剪掉部分区域的轮廓图形。

2、启动区域剪裁命令:

点击“编辑”->“区域剪裁”菜单项或选择编辑工具条中的想[区域剪裁按钮]


▲图 2 区域剪裁按钮

3、拾取裁剪图形:

拾取裁剪区域轮廓图形。


▲图 3 区域剪裁操作选项

参数定义:

导航工具栏中的操作选项如图3:

保留原始图形:

选中此选项,区域裁剪后将保留被裁减的区域轮廓图形。

保留裁剪图形:

选中此选项,区域裁剪后将保留裁剪区域轮廓图形。

曲线转为直线

选中此选项,区域裁剪后将被裁减区域图形中的样条曲线段和Bezier曲线段用直线段来进行拟合。
