区域求交

2021-10-04基础入门8189

由两个或多个轮廓区域中重叠部分的公共区域来形成一个新的轮廓区域,即区域交集运算。

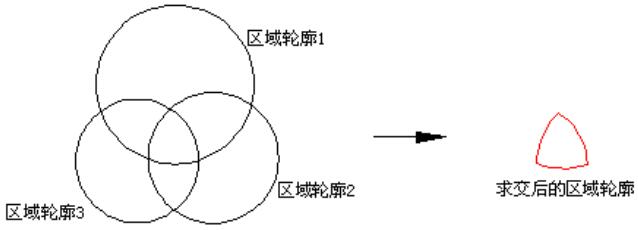

▲图 1 区域求交

实现方法:

(1)选择多个区域轮廓图形;

(2)启动区域求交命令;

(3)定义区域运算参数和选项。

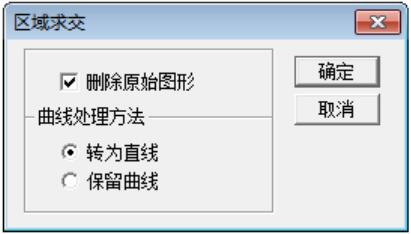

▲图 2 区域求交对话框

操作步骤:

1、选择多个区域轮廓图形:

拾取两个或多个区域轮廓图形

2、启动区域求交命令:

点击“编辑”->“区域求交”菜单项或编辑工具条中的[区域求交按钮]。


▲图 3 区域求交按钮

3、定义区域运算参数和选项:

在弹出的区域求交运算对话框中,定义有关的选项和参数(图2),点击“确定”按钮。
