文字转为图形

2021-10-13基础入门10734

将文字对象转换为图形集合对象。主要用于对文字的轮廓进行节点编辑、图形编辑或优化优化排样等操作。

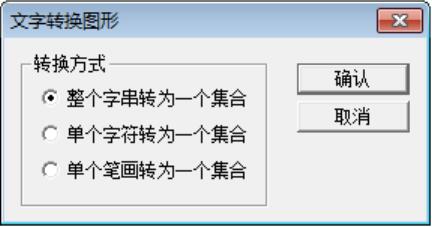

▲图 1 文字转为图形对话框

实现方法:

(1)选择文字对象;

(2)点击菜单项;

(3)在对话框中定义文字转换方式。

操作步骤:

1、选择文字对象:

拾取要进行转换的文字对象。

2、点击菜单项:

点击“变换”->“文字转为图形”菜单项。

3、在对话框中定义文字转换方式:

在弹出的对话框(图1)中定义文字转换为图形集合的方式,点击“确定”按钮。

参数定义:

转换方式:

主要包括三种转换方式:

1、整个字串转为一个集合:

将选定的整个文字串转换为一个图形集合对象。

2、单个字符转为一个集合:

每个字符将转换为一个独立的图形集合对象。

3、单个笔划转为一个集合:

每个单独的与其它笔划不连接的笔划将转换为一个独立的图形集合对象。如图2。

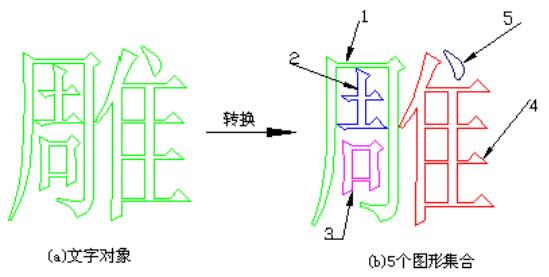

▲图 2 单个笔划转为一个集合

说明:

文字转换为图形的另一种方法是通过图形集合命令;文字转换为图形后就丧失了文字的特性;
