优化排样搭边间距

2021-10-11基础入门10668

设置样件及材料边框的搭边距离。

操作步骤:

1、点击“搭边间距”按钮:

点击导航条上“搭边间距”按钮,系统弹出“设置搭边距离”对话框。

2、设置参数:

在对话框中输入搭边间距值。

3、点击“确定”按钮:

设置完毕,点击“确定”按钮。

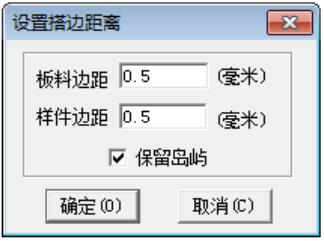

▲图 1 “设置搭边距离”对话框

参数定义:

板料边距:

材料的搭边间距。

样件边距:

样件的搭边间距。

保留岛屿:

当需要在具有内孔的样件的内孔部分排下其他的的小样件(嵌套排样)时,必须将对话框中的“保留岛屿”选项选上。

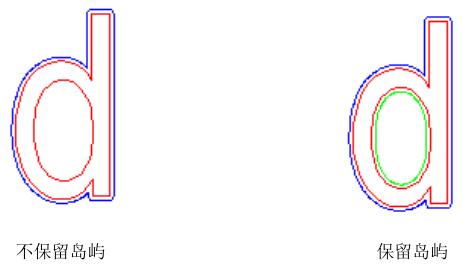

▲图 2 保留岛屿示意
