如何快速绘制多个同心圆?精雕软件点坐标发生器小技巧揭秘

2024-10-29常见问题52219

今天我们来分享一个90%的小白都不知道的小技巧——坐标发生器的使用方法。通过这个小技巧,你可以轻松捕捉圆心,绘制出多个同心圆、直线等复杂图形。

第一步:绘制初始圆形

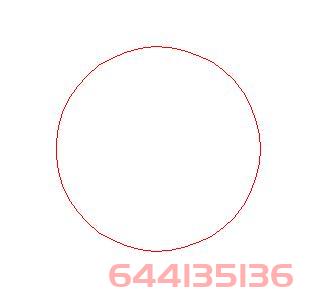

首先,打开精雕软件的“圆”工具,绘制一个圆形。绘制完第一个圆后,我们的目标是捕捉这个圆的圆心,以便接下来绘制更多同心圆或在圆心位置生成其他图形。

第二步:打开坐标发生器

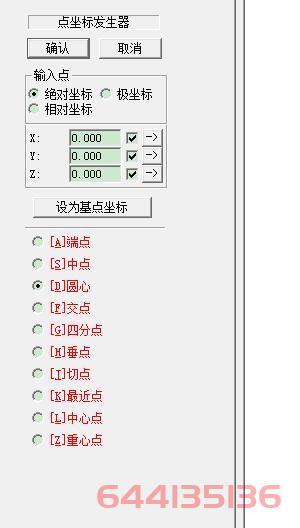

在精雕软件中,坐标发生器是实现精准捕捉的利器。你只需按一下空格键,即会弹出“点坐标发生器”工具面板。

第三步:选择圆心捕捉

在弹出的坐标发生器面板中,找到并选择“圆心”选项。然后,使用鼠标左键点击最初绘制的圆,并点击“确定”。这样一来,软件就自动将圆心捕捉为下一步操作的基准点。

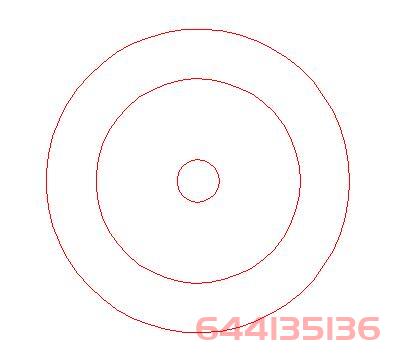

第四步:绘制多个同心圆

完成圆心捕捉后,可以在此基础上绘制多个同心圆,只需重复“画圆”工具操作,即可轻松实现。该方法不仅适用于圆形,还可以用于其他图形。比如说,在圆心位置生成多条直线,同样通过按空格键调出坐标发生器,再选择圆心捕捉,点“确定”后即可实现。

坐标发生器的其他妙用

除了绘制同心圆,这一方法在精雕软件中还可以应用到其他场景,如绘制矩形、椭圆等图形的中心对齐。同样通过按空格键和坐标发生器,你可以快速、精准地捕捉到图形的基准点(断点、中点、圆心、交点、四分点、垂点、切点、最近点、中心点、重心点),大大提升绘图效率。

总结

通过巧妙运用精雕软件的坐标发生器工具,你可以轻松捕捉圆心,快速绘制出多个同心圆或其他图形。这一技巧不仅简单易学,还可以大幅提升绘图效率,是每位精雕软件用户都应该掌握的技能。
