精雕怎么制作PVC牌匾雕刻路径?

2021-06-04常见问题20437

今晚说说PVC牌匾怎么雕刻,PVC不像其它木板,不利于浮雕、阳雕那种,只能做平底和圆底雕刻,那从客户订尺寸出效果图开始。

一、制作牌匾文字图案

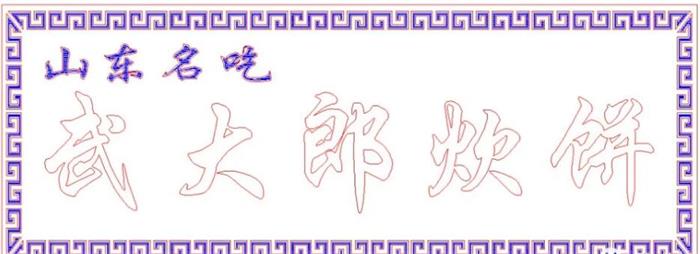

▲图1 牌匾图

常见雕刻牌匾字体中,华文行楷比较多,还有书法家字体也比较常见,这是客户定的尺寸为800*300毫米。

二、平底雕刻

上面牌匾我用了两种刀,一种是3.175左旋刀,注意了,不是右旋刀,市面上3.175都是右旋的哦,左旋刀特点如下图。

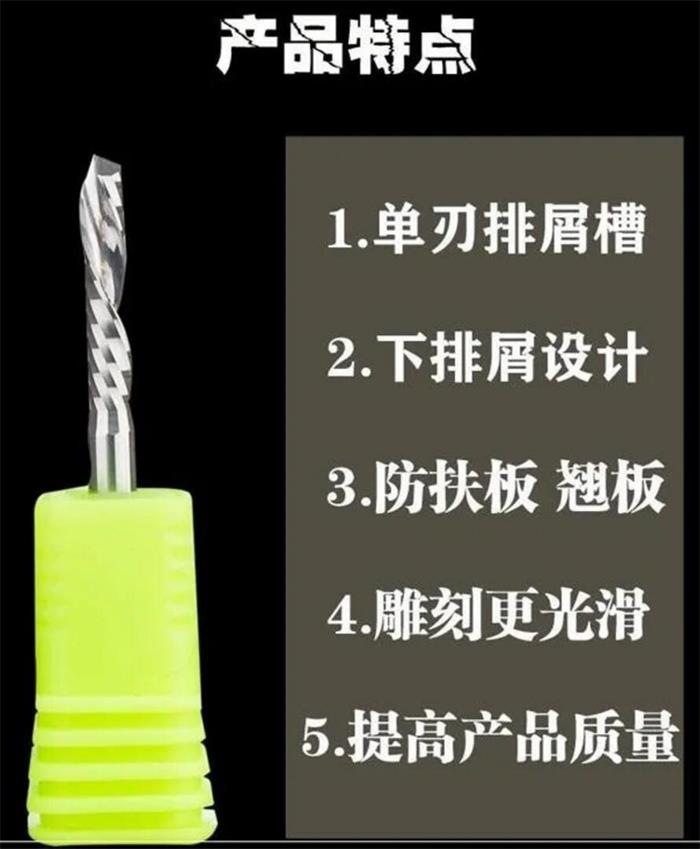

▲图2 左旋刀

左旋刀比右旋刀贵一半,但刻字比较光滑,3.175规格适合雕刻边纹与小字之类的,那大字我用的是6*20柱刀,如下图。

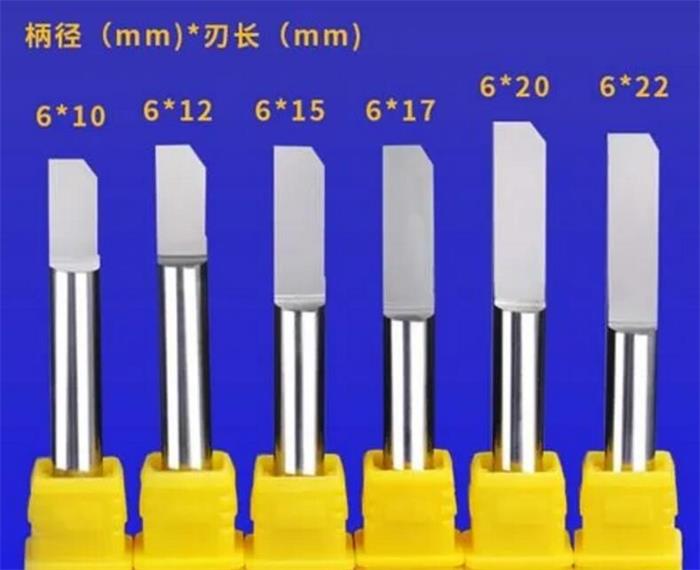

▲图3 柱刀

这刀雕刻大字快,还很干净,平底刻字个人觉得不错,那下面说说平底雕刻路径方法。选中边纹与小字,点工具栏刀具路径——路径向导。点区域加工,雕刻深度为3毫米,下一步。

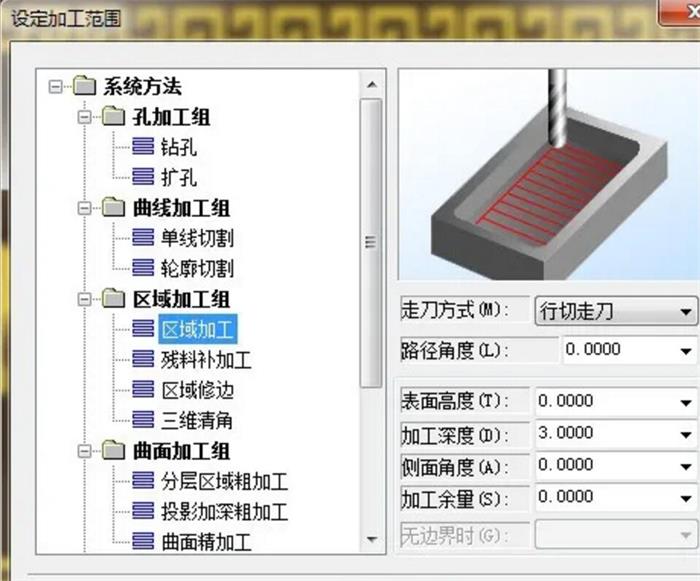

▲图4 区域加工

点平底3.175,其它不用管它,点下一步。

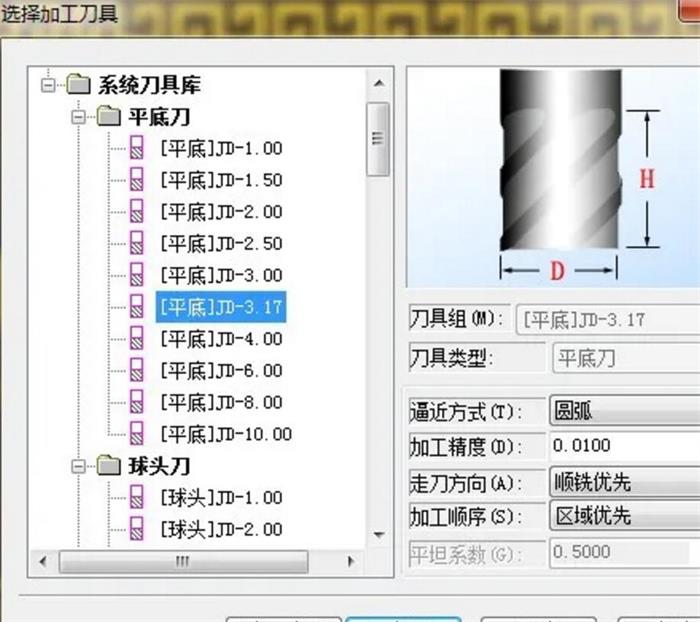

▲图5 选择平底

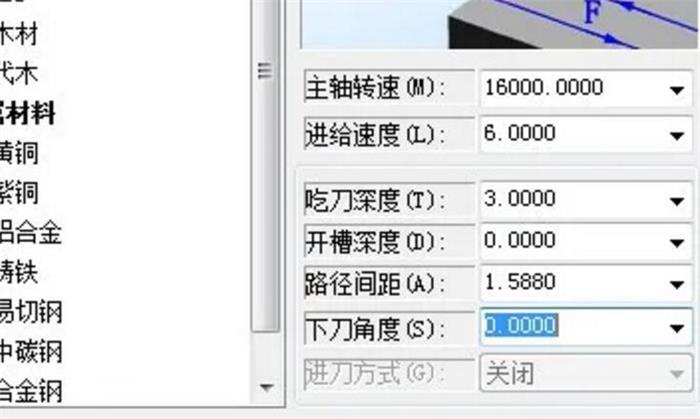

▲图6 下刀角度

这里吃刀深度3毫米,下刀角度原先是0.5,现在改为0,改为0的意思是直接3毫米,如果不改那下刀会很慢,每一次只下刀1毫米左右,分好几次,很麻烦的。

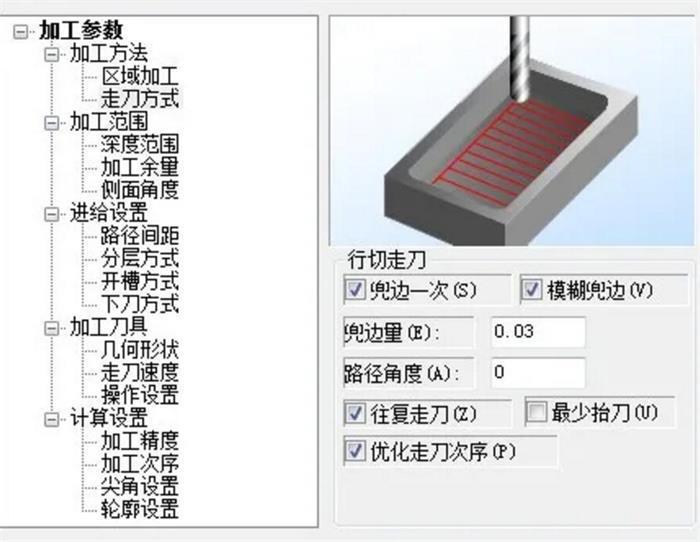

▲图7 行切走刀

这里勾选模糊兜边,因为雕刻完之前沿线再走一次,目的是去掉字边缘锯齿状,还有路径间距设置。

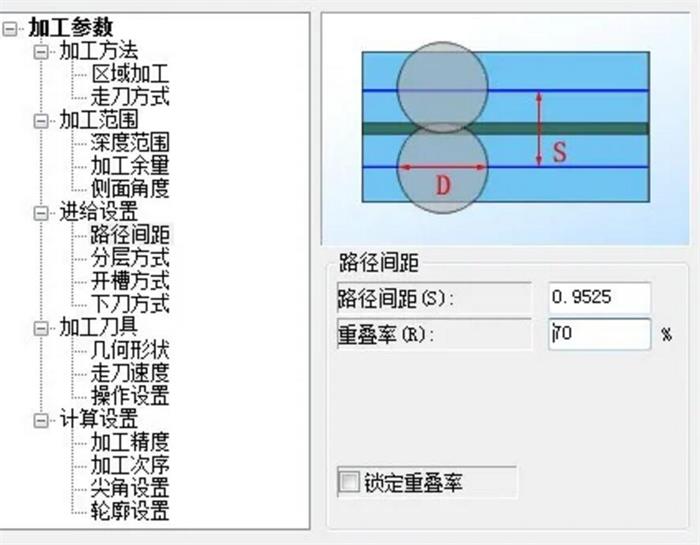

▲图8 路径间距

间距70%应该差不多,这样设置平底应该是看不出刀路,点完成就行,如下图。


▲图9 刀路

大字如小字路径一样,只是刀具选择不同而已,我就不再说了。

三、圆底雕刻

圆底雕刻就是用圆头刀具,这与平底雕刻不太一样,下面简单说一下。

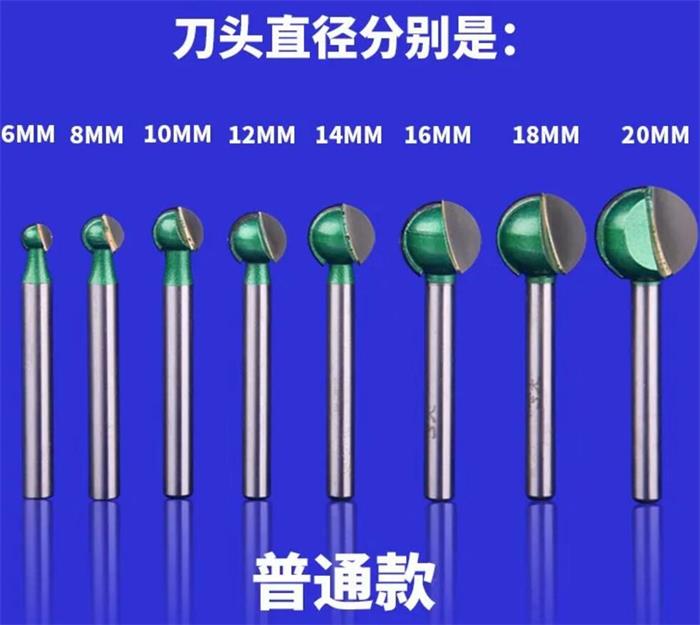

▲图10 圆头刀具

这大字700*140毫米,那么用6毫米柄,14mm刀雕刻圆底,路径前部分与平底差不多,只是间距有区别。

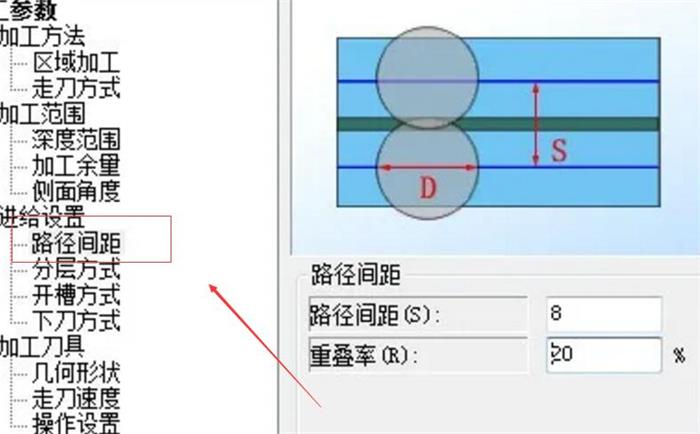

▲图11 路径间距

间距20%,因为圆底不是平底,主要走一个来回就行了。

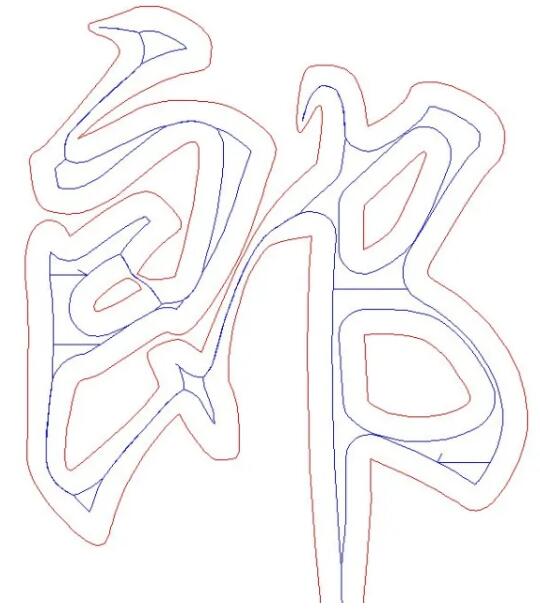

▲图12 字体路径

这是生成好的路径,下面我们仿真一下,雕刻是什么效果吧。

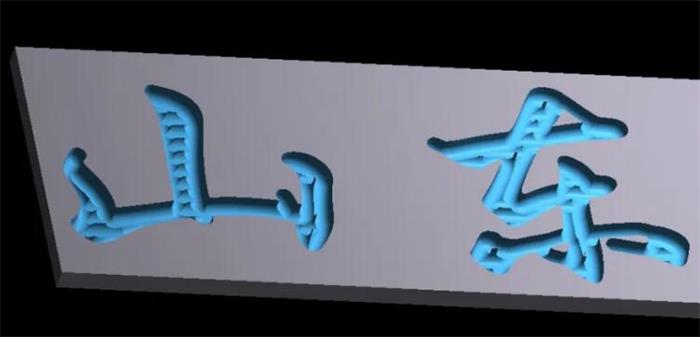

▲图13 仿真效果

如果刀具选择与字体大小没有算好的话,那么圆底雕刻最大不好之处就是有孤岛,上图孤岛很明显,那么看下面。

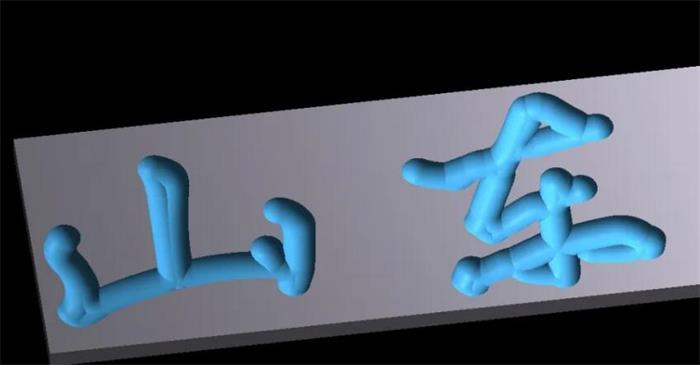

▲图14 圆底雕刻仿真

选对刀具大小雕刻出来效果就是不一样,好了,今天就分享到此。
