路径间距

2022-05-09雕刻路径9636

相邻路径在水平方向、Z 方向或空间的距离称为路径间距。

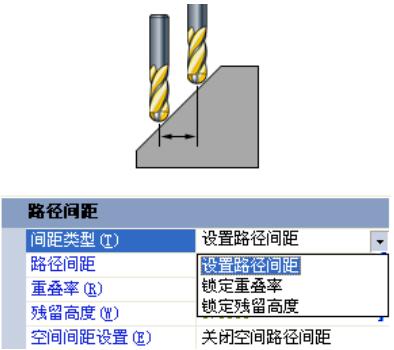

▲图 1 路径间距

参数说明 :

间距类型:

设置路径间距:按照用户设置的路径间距设置,保持路径间距不变。

锁定重叠率:按照用户设置的刀具重叠率设置,保持重叠率不变。

锁定残留高度:按照用户设置的残留高度设置,保持残留高度不变。

路径间距:

相邻路径的距离称为路径间距,路径间距有三种定义方式:水平路径间距、Z向路径间距和空间路径间距。

水平路径间距:

按照同一 Z 高度上相邻路径间的距离定义。区域加工、分层区域粗加工、残料补加工平行截线环绕等距径向放射等按照该方式定义。


▲图 2 水平路径间距

Z向路径间距:

按照相邻路径 Z 向高度差定义。等高路径,角度分区中的陡峭部分路径间距等按照该方式定义。


▲图 3 Z向路径间距

空间路径间距:

按照相邻路径空间距离定义。平行截线、等高外形、环绕等距等选择【空间路径间距】时,按照该方式定义路径间距;曲面流线默认按照该方式定义路径间距。


▲图 3 空间路径间距

重叠率:

路径重叠率表示相邻两条路径的重复程度,路径重叠率越高,路径间距越小,路径越密。

路径间距 = 刀具直径 * ( 1.0 – 重叠率)


▲图 4 重叠率

残留高度:

刀具加工后,相邻路径间残留材料相对工件表面的高度称为残留高度。


▲图 5 残留高度

空间间距设置:

关闭:该参数无效。

空间路径间距:

选择【空间路径间距】时,【路径间距】表示空间路径间距。路径间距选项只有在平行截线(精)、等高外形(精)和环绕等距(精)中出现。
