功能

“工件”结点可以用来对工件进行设置、编辑加工材料、添加加工面、编辑刀具库和输入工艺过程等。

对这个结点的操作方式有两种,一种是鼠标左键双击该结点,另一种是在该节点上点击鼠标右键,通过浮动菜单调用。

操作1:

左键双击该节点,可以对工件进行设置,其效果和选择菜单“加工项目”>>“项目设置”的效果是一样的,会弹出“工件设置”对话框。在这个对话框中可以设置工件的名称、模型的位置和大小,以及走刀速度等一些控制参数。

操作2:

在该节点上点击鼠标右键,弹出如图1所示的菜单。这个菜单共有五个命令,分别为工件、材料、加工面、刀具库和输入工艺过程。


▲图1 工件的弹出菜单

“工件”命令

同操作1的作用是一样的。

“材料”命令

可以对材料库进行编辑,其作用同选择菜单“加工项目(T)”>>“加工材料(M)”的命令的效果是一样的,参见第三章材料库。

“加工面”命令

可以添加加工面,其作用和选择菜单“加工项目(T)”>>“加工面(R)”的命令的效果是一样的,这个命令将在后面介绍。

“刀具库”命令

可以对系统的刀具库进行编辑,其效果和选择菜单“刀具路径”>>“刀具库”的命令的效果是一样的。

“输入工艺过程”命令

可以输入加工工艺,它的效果同选择菜单“加工项目”>>“输入工艺过程”的命令的效果是一样的。

工件设置

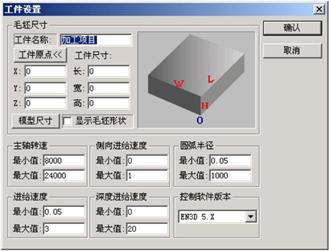

图2为工件设置对话框。在这个对话框中可以设置工件的名称、模型的位置和大小,以及走刀速度等一些控制参数。


▲图2 “工件设置”对话框

工件名称

设置当前加工工件的名称。

工件原点

点击“工件原点”按钮,可以从图中选择一个点作为工件的原点,也可以直接填写工件原点的坐标。

工件尺寸

显示工件的尺寸大小。

模型尺寸

点击“模型尺寸”按钮,系统可以根据零件尺寸计算出加工模型的尺寸。

显示毛坯形状

选择这个复选框,则画出模型的包围盒。

主轴转速

可以设置加工时电机的最大和最小转速。

侧向进给速度

设置刀具的侧向进给速度的最大和最小值。

圆弧半径

设置加工中圆弧的最大和最小半径。凡半径过大或过小的圆弧都将用折线表示。

进给速度

设置刀具进给速度的最大值和最小值。

深度进给速度

设置加工时深度进给速度的最大值和最小值。

控制软件版本

可以设置输出刀具路径的控制软件的版本。一般都是用5.0的控制软件输出。
