侧向进给

侧向进给用于设置路径间距，评估重叠率和残料高度，主要包括三个参数，分别为路径间距（重叠率）、水平残留高度和 45 度面残留高度，如图1所示。

▲图1 路径间距参数

等高路径间距输入框仅在角度分区加工方法中显示，可以为等高和平行截线设置不同的路径间距。所定重叠率复选框选中，在用户更换刀具时可以保证重叠率不变，根据刀具和重叠率重新设置路径间距。否则，路径间距不变，重叠率随刀具的变化而变化。

路径间距和重叠率：

路径间距和重叠率是互锁的，主要用于控制侧向进给量。路径间距在数值上等于侧向进给量。路径重叠率表示相邻两条路径的重复程度，路径重叠率越高，路径间距越小，路径越密。它们的关系如图2所示。

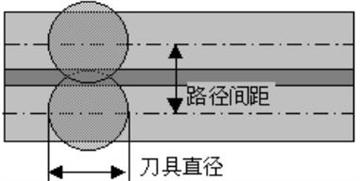

▲图2 路径间距

路径间距 = 刀具直径×( 1.0 – 重叠比例 / 100 )

水平残留高度：

在刀具加工的时候，两行路径之间留有残留量（尤其是在使用球头刀的时候），水平残留高度是指在水平面上加工时的残料高度。

45°面残留高度：

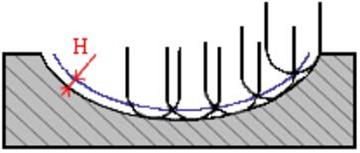

刀具沿相邻两条路径走过后，所残留的部分距离零件表面的高度，如图3中H所表示的距离。45°面残留高度是指在与水平成45°角的面附近的残留量。

▲图3 残料高度

当路径间距值过大时，水平残留高度或45度方向面的残留高度值为-1，即路径间距大于刀具半径，残留高度会很大，估算已失去意义。

等高路径间距：

输入框仅在角度分区加工方法中显示，可以为等高和平行截线设置不同的路径间距。

锁定重叠率：

锁定重叠率复选框选中，在用户更换刀具时可以保证重叠率不变，根据刀具和重叠率重新设置路径间距。否则，路径间距不变，重叠率随刀具的变化而变化。
