路径文件格式

输出格式包括控制软件的版本、输出二维路径、输出次序和曲线输出误差等参数。

控制软件版本：

JDPaint V5.0可以输出三种ENG版本，分别是EN3D 4.x、EN3D 5.x和EN3D 5.02三种格式。它们的区别如下：

▲图1 控制软件版本

高版本的设计文件可以输出低版本的加工文件，但低版本的设计软件不能输出高版本的加工文件，其中EN3D 5.0的输出格式对应于EN3D 7.0的控制系统，如果不是EN3D 7.0的控制系统，不要输出EN3D 5.02格式的文件。

输出次序：

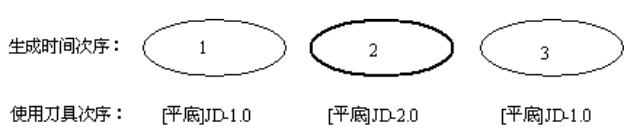

只有在使用刀具出现交叉的情况下有效。如果同一把刀具不能连续使用，我们称出现刀具交叉使用现象，如图2所示。

▲图2 刀具使用出现交叉

出现交叉现象后，系统允许用户按照生成路径的先后次序输出刀具路径（上图结果为1、2、3），也允许用户按照刀具的使用次序输出刀具路径（上图结果为1、3、2）。

输出二维路径：

输出二维路径是一个复选框。选中该复选框，就将路径转换成二维输出。一般而言，生成的刀具路径都是三维路径，也就是说路径都有雕刻深度。把三维路径变为二维路径之后，雕刻深度就不存在了。如果路径是分层加工的，则在输出二维路径后，这些路径将叠在一起。

除了个别的铣面、单层雕刻和切割路径外，一般情况下都不要把三维路径转化为二维路径。特别是采用了分层加工、三维清角、分层开槽等功能生成的刀具路径千万不要转化为二维路径。

曲线输出误差：

设计软件的刀具路径用多种曲线形式表示，包括直线、圆弧、螺旋线、样条等。当刀具路径里面含有控制软件不能识别的路径段时，在输出的过程中，需要将这些路径段离散成直线段或者圆弧段输出。在离散的过程中，用这个参数控制离散精度。
