路径节点删除

2021-05-24雕刻路径20644

路径节点删除功能是删除选中的节点。一般用于删除错误的刀位点。

操作步骤:

1)选择节点

选择节点的方式有两种,一种为单选,另一种为框选。系统会将选中的节点用红色的立方体画出来,按shift键是追加选中的节点,按ctrl键是减少选中的节点。

2)删除节点

选中节点以后,按键盘的“Delete”键或者删除路径节点按钮,就可以删除选中的节点。

点击导航窗口的节点“删除设置”按钮,可以设置删除节点后的连接方式。删除后的连接方式有直接连接和圆弧连接两种方式。

注意:

节点删除的时候要保证重新连接的路径不会发生过切。

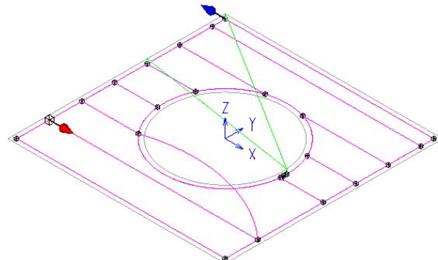

▲图1 拾取节点

举例:

直线连接:选择路径中的一个节点,如图1所示,删除这个节点后,路径采用直线连接方式,如图2所示。

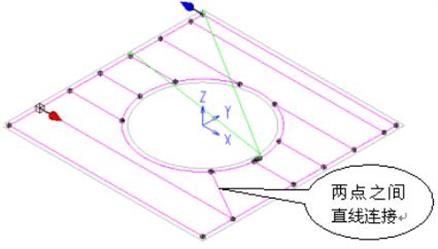

▲图2 直线连接

圆弧连接:如图3所示,选择一个节点,删除节点后,路径能够采用圆弧连接,效果如图4所示。

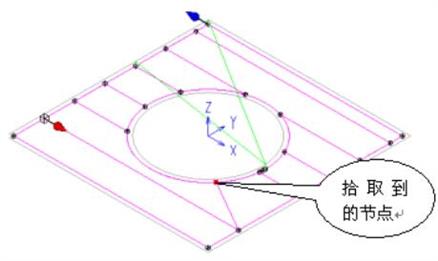

▲图3 拾取节点


▲图4 圆弧连接
