轮廓设置

轮廓设置有三个参数，分别为轮廓自交检查、轮廓自动结合和轮廓自动连接，参考图1。

▲图1 轮廓设置

轮廓自交检查：

选择该复选框，系统会自动排除轮廓相交的部分。在进行轮廓切割和区域雕刻时，如果图形轮廓出现自交，有时候无法生成路径。如果使用“轮廓自交检查”功能就可以解决这种问题。

轮廓自动结合：

该选项用于将用户选择的图形结合成一个轮廓组进行雕刻，系统自动判断实际的雕刻区域。

轮廓自动连接：

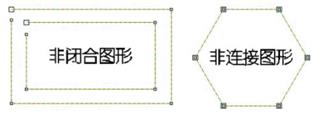

有时候，绘制或者“输入”的图形是多段曲线组成的非连接或不闭合的轮廓曲线，这种轮廓图形原则上是无法生成刀具路径的，如图2所示：

▲图2

如果遇到这类图形轮廓，选择“轮廓自动连接”复选框就可以解决这种问题。

无边届时自动提取曲面边界：

这个参数主要用于加工的时候如果没有选择边界限制，就会提取加工区域的边界作为限定边界进行计算。用于分层区域粗雕刻、曲面残料补加工和精加工中的等高加工、平行截线、角度分区等。
