刀具路径计算向导

路径向导是最常用的刀具路径计算器，它能够非常方便地引导用户一步步生成刀具路径。使用路径计算向导共分为6个步骤，如下图所示。

▲图 路径计算过程

不同步骤完成的主要任务是：

1、选择雕刻加工图形，选择需要雕刻加工的几何对象，包括点、曲线、文字、曲面、图片等。所有能被选择的对象都有对应的雕刻方法；

2、选择雕刻方法，系统根据选择的图形匹配合适的雕刻方法，并请求用户输入雕刻的深度范围、雕刻余量、侧面角度等参数；

3、选择雕刻刀具，系统根据雕刻方法和雕刻范围自动匹配合适的雕刻刀具，并请求用户输入常用的计算设置，如雕刻精度、雕刻次序、走刀方向等；

4、选择雕刻材料，请求选择雕刻加工材料，并根据材料和刀具计算一些切削参数，如主轴转速、走刀速度、吃刀深度、路径间距等；

5、生成雕刻加工参数，系统根据以上四步的参数匹配出一套比较合理的雕刻加工参数，熟练的用户可以修改不满足要求的参数；

6、生成刀具路径，系统根据选择的图形和设定的参数计算出具体的雕刻加工路径，并设置路径操作树。如果计算失败，系统将提示失败的原因，方便用户排错。

下面将以输入的一个IGES图形为例，具体介绍刀具路径的生成过程。

启动路径向导命令：

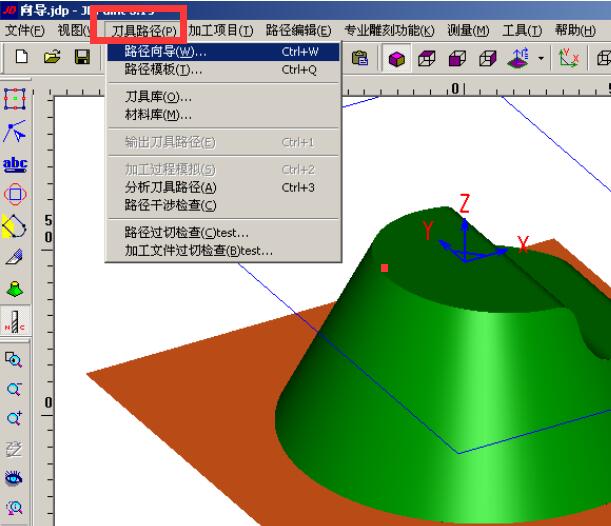

在构建好加工模型，准备生成路径时，首先切换到3D加工环境下。选择“刀具路径>>路径向导”菜单项，如下图所示。

▲图 选择菜单项启动路径向导命令

 路径向导命令启动后，系统会要求用户构建或选择一个加工域。
