雕刻精度设置包括逼近方式、弦高误差、角度误差和曲面平坦系数四个参数,如图1所示。


▲图1 雕刻精度

逼近方式:

路径的逼近方式一般包括两种,分别为“圆弧逼近方式”和“直线逼近方式”。刀具在雕刻过程中只能走直线段或圆弧(即直线逼近和圆弧逼近)。如果用户绘制的图形包含其他类型的曲线,系统需要将它们离散成直线段或圆弧之后才能计算刀具路径。

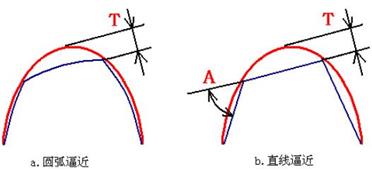

在离散过程中原始图形和离散图形之间有误差。一般用弦高误差和角度误差表示,如图2所示。


▲图2 逼近方式

弦高误差:

折线段、圆弧与原始曲线之间的误差被称为弦高误差。图2中的T为弦高误差。弦高误差应该在0.01~0.08之间。

角度误差:

折线段之间的角度变化为角度误差,图中A为角度误差,角度误差一般在5~30度之间。

曲面平坦系数:

生成曲面加工路径时使用的网格精度。该值越小,生成路径的精度越高,但所耗费的内存越多,计算时间越长。该值一般不得小于0.05。一般来说,图形比较小时,主要依赖角度误差,当图形比较大时,主要依赖弦高误差。需要注意的是,在“圆弧逼近方式”下,系统会使用圆弧和直线逼近曲线,而在“直线逼近方式”的方式下,系统只会用直线段逼近各种曲线(包括圆弧段)。

消除马赛克现象:

选中该选项,能消除精加工后工件表面留下的马赛克。
