修改路径节点

2021-05-24雕刻路径10566

这项功能可以修改路径节点的坐标。

操作步骤:

1)选择节点;

选择路径上的一个节点或者多个节点。。

2)选择命令;

选中节点以后,选择导航窗口的“修改路径节点”命令,如果是一个节点,弹出如节点坐标对话框,如果是多个节点,弹出节点移动对话框,然后对节点坐标进行修改。在修改的同时就可以看到修改的效果。

注意:

1)该项功能在选择一个节点和多个节点后弹出的对话框是不一样的。

2)要保证修改后的节点不会发生过切。


▲图1 路径和节点

举例:

选择如图1所示的路径和节点,节点的坐标是(-47.303,-7.970,0.000),修改后的坐标是(0.000,0.000,50.000),结果如图2所示,在修改坐标的过程中,用户可以观看修改的效果。

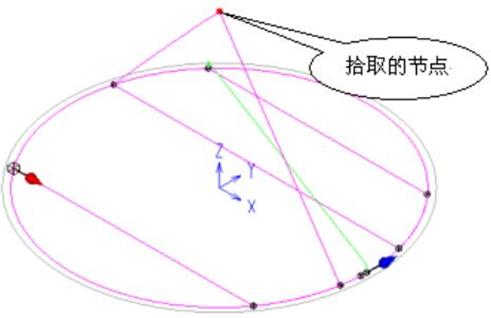

▲图2 修改后的节点
