定为路径起点

2021-05-24雕刻路径10664

定为路径起点实现的功能是改变一条封闭路径的起始位置。

操作步骤:

1)选择一个节点

选择封闭路径上的一个节点后,这个命令才可以使用。

2)选择命令

选择一个节点后,单击导航窗口中的定为路径起点按钮,就可以实现这个功能。

注意:

该路径必须是封闭的,而且选择的节点必须只有一个。

举例:

选择的路径和节点如图1所示,操作后的路径如图2所示。

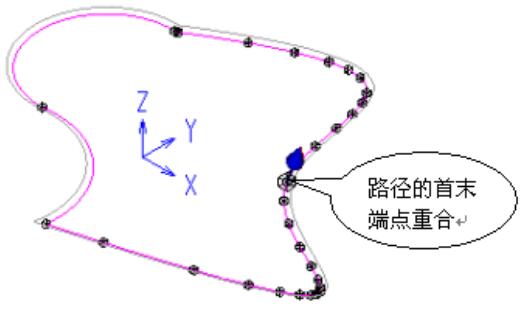

▲图1 路径和拾取的节点


▲图2 重新定端点的路径
