分层雕刻

2021-05-20雕刻路径23735

分层雕刻用于控制每层的深度,及其分层方式。其参数有分层方式、路径层数、吃刀深度、拷贝层数和减少抬刀五个,如图1所示。


▲图1 开槽方式

分层方式:

分层方式共有三种处理方法,即关闭下刀方式、限定深度和限定层数。

1)关闭下刀方式:

路径不分层。当加工深度不超过吃刀深度时,可以不分层。

2)限定深度:

路径层数随着雕刻深度的变化而变化,但每层的吃刀深度不超过限定深度。

3)限定层数:

每层深度随着雕刻深度的变化而变化,但路径层数总是不超过限定的层数。

路径层数:

路径层数是指分层加工的层数,在分层方式为限定层数时可用。

吃刀深度:

吃刀深度是分层加工的吃刀深度,在分层方式为限定深度时可用。

拷贝分层:

在斜侧面加工或用锥刀加工时,不同深度的半径补偿值并不相同,于是在侧面容易残留小台阶。为了避免产生不光滑的侧面,可用拷贝分层方式。

减少抬刀:

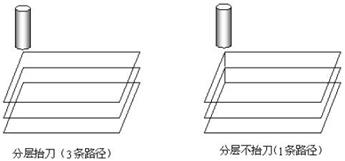

选择这个复选框,在分层雕刻的时候将相邻层之间的路径连接成一条路径,从而可以减少抬落刀的次数,如图2所示。


▲图2 减少抬刀
