开槽方式

2022-05-13雕刻路径7145

开槽方式用于控制开槽加工时的开槽深度。它的参数包括开槽方式、开槽层数、开槽深度和切削量均匀,如下图所示:

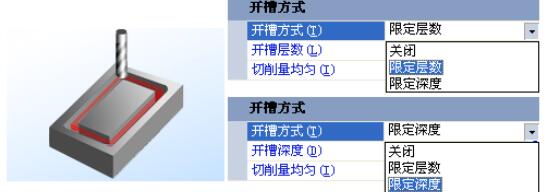

▲图 1 开槽方式

参数说明 :

开槽方式:

开槽方式分为三种:关闭、限定层数和限定深度。

1、关闭:选择该方式时,将不生成开槽路径;

2、限定层数:选择该方式时,将按照用户设定的层数生成开槽路径;

3、限定深度:选择该方式时,将按照用户设定的开槽深度生成开槽路径。

开槽层数:

开槽层数是指开槽路径的层数,在开槽方式为限定层数时可用。

开槽深度:

开槽深度是开槽路径每层加工的深度,在开槽方式为限定深度时可用。

切削量均匀:

锥刀加工时,选择该选项将调整开槽路径分层深度,保证每层的切削量相同。


▲图 2 切削量均匀

注意:

选择切削量均匀时,在开槽路径第一层会有较大的切削深度,所以一般直径小于 0.4mm 的锥刀不用“切削量均匀”。
