层间加工

2022-05-12雕刻路径5110

在相对平坦区域,分层区域粗加工的相邻两个轴向切削层之间会留有较大的阶梯状残料。使用“层间加工”功能可以在相邻两切削层之间增加切削路径,以去除粗加工层间留在相对平坦区域的阶梯状残料。此功能主要是用于轴向吃刀深度较大的分层区域粗加工。

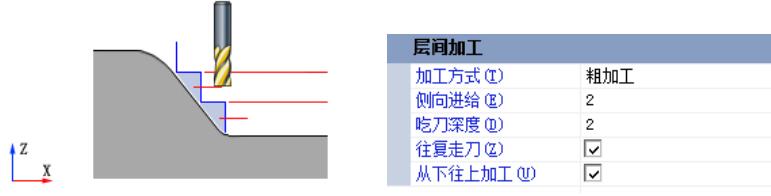

▲图 1 层间加工

参数说明 :

加工方式:

粗加工:以分层粗加工方式去除层间的阶梯状残料。

侧向进给

同一 Z 高度上相邻路径间的距离,控制侧向进给。

吃刀深度:

相邻两个轴向切削层之间的距离。

往复走刀:

控制切削方向往复变化,减少抬刀次数,提高切削效率。

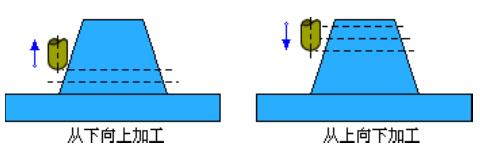

从下往上加工:

不选该选项,将从上往下加工,如下图所示!


▲图 2 上下加工
