侧向分层

2022-05-11雕刻路径7530

设置侧向分层可以生成在水平方向上的分层路径,在铣螺纹加工、轮廓切割和五轴曲线加工时用户可以设置该参数。

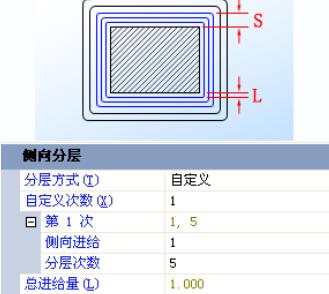

▲图 侧向分层

参数说明 :

分层方式:

侧向分层方式分为关闭、限定层数、限定深度、自定义。

关闭:不生成侧向分层路径。

限定层数:选择该选项,按照用户设定的层数分层。

限定深度:选择该选项,按照用户设定的深度分层。

自定义:将根据用户定义方式生成侧向分层路径。

路径层数:

路径层数是指分层加工的层数,在分层方式为限定层数时可用。

吃刀深度:

相邻两个轴向切削层之间的距离,在分层方式为限定深度时可用。

自定义次数:

选择分层方式为自定义时,用户可以定义侧向分层次数。

侧向进给

每次侧向分层进给量。

分层次数:

每次侧向进给的分层次数。

总进给量:

侧向分层总的进给量。
