路径删除

路径删除功能是删除路径组中的某条或者多条刀具路径。一般用来删除不需要加工的路径。

▲图1 路径分离、反向和删除的导航窗口

操作步骤：

1）选择菜单命令

选择界面的“路径编辑”>>“路径删除”命令，操作界面的右边会弹出如图1所示的导航窗口。该导航窗口有两个列表框，第一个提示用户拾取路径组，第二个提示用户拾取该路径组中的路径。

2）选择路径组

选择要删除的一个路径组，也可以用鼠标点左键点击第一个列表框，激活这个命令，重新选择路径组，路径组的名字显示在第一个列表框中。

3）选择路径组中的路径

选择完路径组后，点击第二个列表框，激活该命令，选择路径；或者在选择完路径组后，点击鼠标右键，也能切换到这个命令，以便拾取单条路径。用户只能选中被选中路径组中的路径，选中的路径列在第二个列表框中，在这个列表框中，可以使用“ctrl”键反选已经选择的路径。选择完毕后，点击“确定”按钮，就可实现这个操作。

参数定义：

路径组删除复选框：选中这个复选框，是删除整个路径组，而且第二个列表框中的选项都被清除掉，并且这个列表框变为不可用状态。

注意：其注意事项与路径分离的一样。

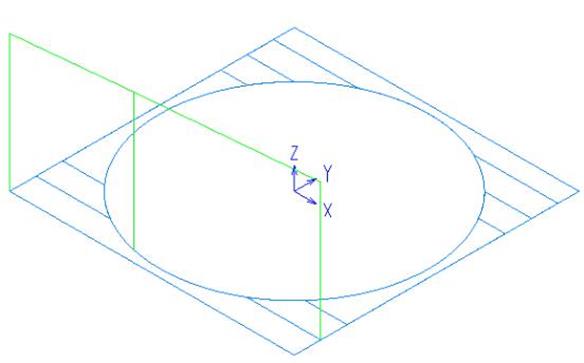

▲图2 路径组

举例：

拾取的路径组如图2所示，选择上面的那条路径进行删除，效果如图3所示。如果选择了删除路径组复选框，则会删除整个路径组。

▲图3 删除单条路径
