曲面加工技巧

2021-05-20雕刻路径12917

在曲面加工中有一些常用的方法如毛坯面、保护面等,在加工模具零件的时候是会经常使用的,在这里详细的介绍一下它们的使用技巧。

保护面:

在加工模具的过程中,经常遇到一些面已经加工好了,在加工另外的部分的时候要防止已经加工好的部分面被碰到,如在加工上下模的时候,分型面是绝对不能被碰到的。这个时候就引入了保护面这个概念。

保护面就是在加工过程中受到保护的曲面,刀具不能加工刀它。保护面主要用于分层区域粗雕刻、投影加深粗雕刻、曲面残料补加工、曲面精雕刻和残料清根等雕刻方法。

图1是一个平行截线的例子,选取中间的一个面为保护面之后,生成的路径不会碰到中间的那个面。


▲图1 旋转面加工参数

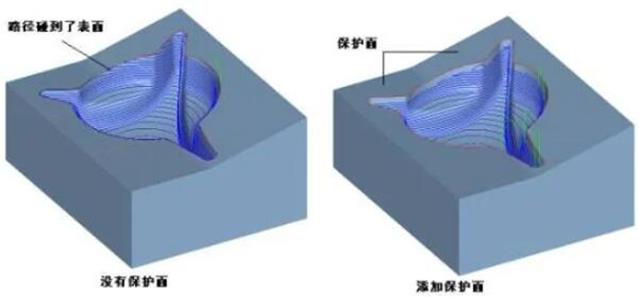

如图2所示加工一个开关的凹模的等高路径,凹模的上表面是由不平的曲面构成的,如果不选择保护面,生成的路径就会碰到凹模的表面。如果选择表面的面为保护面,生成的路径就不会碰到这些面了。


▲图2 旋转面加工参数

毛坯面:

在加工的过程中,经常遇到一些零件先用其他机床加工了一部分,然后再使用JDPaint加工。这种已被部分加工的工件就称为毛坯零件。使用传统的加工方法加工这种零件,生成的路径中会有很多空走路径。为了减少空跑路径,JDPaint提出了毛坯模式的加工方法。这种加工方法需要在拾取加工图形时将毛坯面拾取上。

毛坯面主要应用于分层区域粗雕刻、曲面残料补加工和投影加深曲面粗雕刻中,如果拾取了毛坯面,系统在生成路径的时候会自动按照毛坯面的方法生成路径。

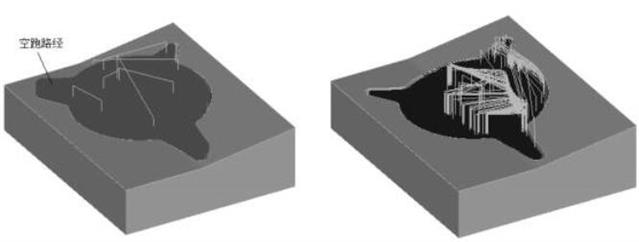

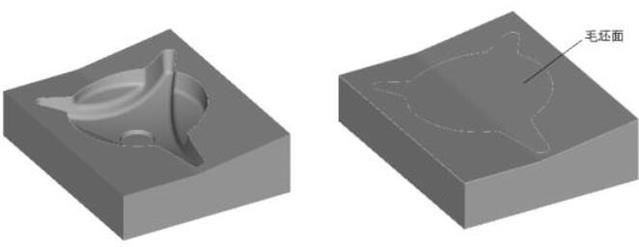

图3就是一个毛坯零件,它的上表面是一个被线切割加工后的曲面。如图4所示,左边的路径是不使用毛坯模式生成的,空跑路径很多;右边的是使用毛坯模式生成的路径,这个路径比较合理的,它将空跑的路径裁减了。


▲图3 毛坯零件


▲图4 毛坯零件的路径
