残料清根

2021-05-20雕刻路径17539

曲面清根主要用于加工多个曲面相连接处。这些位置一般都有较清晰的轮廓线。为了将这些位置的形状加工出来,需要使用曲面清根功能。残料清根的雕刻参数如图1所示。


▲图1 残料清根

清根方式:

清根方式共有五种,分别为垂直扫描、曲线偏移、轮廓偏移笔式清根和交线清根,如图2所示。

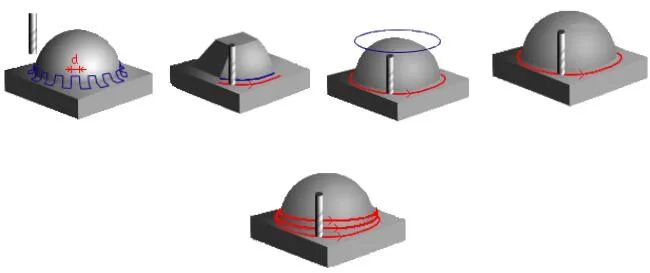

▲图2 垂直扫描、曲线偏移、轮廓偏移、笔式清根和交线清根

1)垂直扫描清根,指沿着曲线的垂线方向走刀进行加工。

2)曲线偏移清根,指沿着曲线的方向走刀进行加工。

3)轮廓偏移清根,是指沿着曲线的延伸方向走刀进行加工。它与曲线偏移清根的差别在于它只对封闭的轮廓曲线进行清根。

4)笔式清根,自动搜索加工域中需要清根的地方,连接成路径。

5)交线清根,在加工面和保护面交界处自动搜索清根路径。

左侧延展:

在选择垂直扫描清根方式时有效,指路径在清根曲线左侧延伸的路径长度。

右侧延展:

在选择垂直扫描清根方式时有效,指路径在清根曲线右侧延伸的路径长度。

偏移方向:

在选择轮廓偏移或曲线偏移方式时有效,指走刀相对该清根曲线的偏移,共有关闭、向左和向右三种方式。

偏移值:

在选择轮廓偏移或曲线偏移方式时有效,指曲线或轮廓的偏移距离。

裁减路径:

只在选择垂直扫描清根方式时有效,裁减左侧和右侧延展的路径,让其和给出的值相同。

往复走刀:

只在选择垂直扫描清根方式时有效。

自动提取清根线:

只在选择垂直扫描清根方式时有效,自动搜索需要清根的曲线,在该曲线左右进行延展。
