交线清根

2022-04-23雕刻路径7791

交线清根主要用于清除加工面和保护面衔接位置的剩余残料,提高衔接位置的加工质量。


▲图 1 交线清根

当加工切削量比较大时,可以进行分层加工,避免切削量较大造成断刀,如图所示:

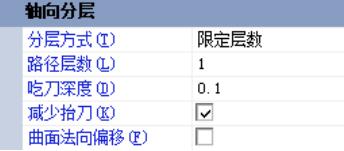

▲图 2 限定层数

参数定义:

分层方式:

分层方式有关闭和限定层数两种。1)关闭,路径不分层;2)限定层数,每层深度随着加工深度的变化而变化,但路径层数总是不超过限定的层数。

减少抬刀:

选择该选项,在分层加工时相邻路径之间连接成一条路径,减少抬刀次数。

曲面法向偏移:

交线清根可以沿着 Z 向和曲面法向分层;当保护面为陡峭面时,使用曲面法向偏移功能保证材料切削均匀,避免第一刀切削量过大,刀具受力不均匀导致断刀发生。
