环切清根

2022-04-22雕刻路径4280

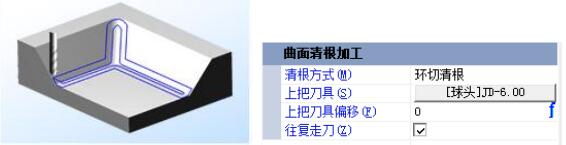

环切清根可用于平坦曲面的残料清根,但不适合加工存在直壁的几何模型。如下图所示:


▲图 1 环切清根

参数定义:

上把刀具

基于上把刀具精确计算出模型中的残料区域,并且允许对该残料稍做扩大,提高清根路径与精加工面的衔接质量。

上把刀具偏移:

设置该选项,将增大残料区域,改善待清根曲面和已加工曲面之间的衔接质量,同时也可以避免上把刀具半径与曲面曲率半径相当时出现的计算不稳定现象。

往复走刀:

选择该选项,刀具将往复走刀,否则单向走刀。

环切清根特点:

1、边界内部采用 3D 环绕等距方式加工。

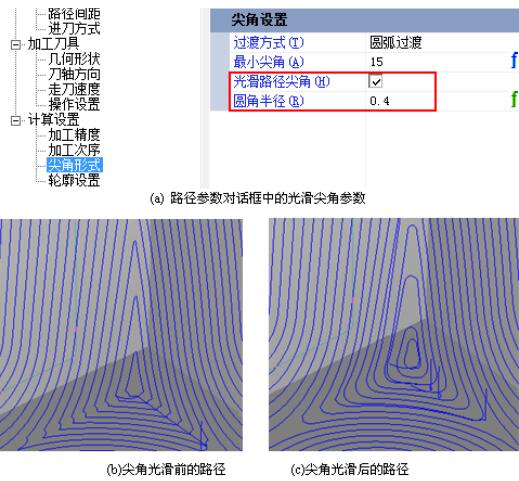

2、可以采用光滑路径尖角方法实现路径的光滑连接,具体参数设定、光滑前后的路径比较如图所示:


▲图 2 光滑路径尖角

广告:精雕速成宝典

分享给朋友:
返回列表

上一篇:行切清根

下一篇:交线清根

相关文章

选择加工材料

选择加工材料

雕刻加工材料是雕刻加工中很关键的因素,它影响雕刻加工的切削用量,如主轴转速、走刀速度等等。路径向导对话框的设定切削用量页面如图1所示。该对话框主要包括雕刻材料和切削用量两组参数。▲图1 “设定切削用量”对话框选择雕刻材料“设定切削用量”对话...

成组平面精加工

成组平面精加工

当模型凸凹处较明显,侧壁接近竖直壁,底面接近平面时,成组平面精加工就特别适合于对底面的加工。由于被加工面接近于水平面,可以方便的将平面加工的方法引入到模型底面的加工。在加工过程中,成组的水平面可以统一的生成路径;又能够相对独立的生成路径。该...

尖角过渡方式

尖角过渡方式

定义区域的轮廓曲线通常都是由首尾相接的线段组成的。刀具在雕刻这些尖角时可以按照圆弧轨迹走刀,也可以按照直线延长的方式走刀。尖角过渡设置包括过渡方式、最小尖角和最大尖角三个参数,如图1所示。▲图1 尖角过渡方式过渡方式:尖角的过渡方式一般分为...

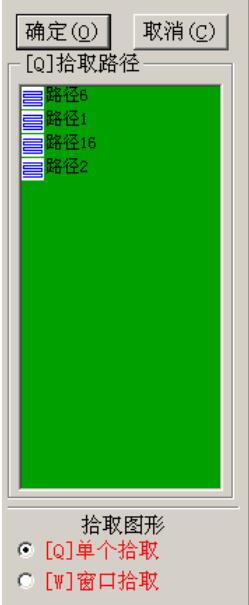

路径在三维空间旋转

路径在三维空间旋转

将选中的路径在三维空间中绕某一轴线旋转一定的角度。▲图1 三维旋转实现方法:(1)启动三维旋转变换命令;(2)拾取要进行旋转的图形;(3)定义旋转轴的基点和方向;(4)输入旋转角度;(5)定义其它旋转参数。操作步骤:1)启动3D旋转变换命令...

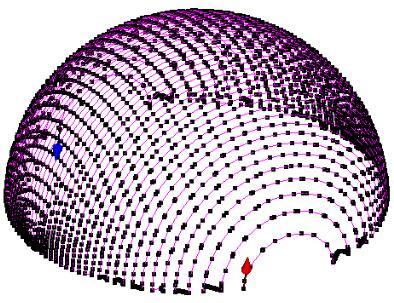

修改路径节点

修改路径节点

这项功能可以修改路径节点的坐标。操作步骤:1)选择节点;选择路径上的一个节点或者多个节点。。2)选择命令;选中节点以后,选择导航窗口的“修改路径节点”命令,如果是一个节点,弹出如节点坐标对话框,如果是多个节点,弹出节点移动对话框,然后对节点...

插入路径节点

插入路径节点

这个命令实现的功能是在选中的路径中插入一些节点。操作步骤:1)选择命令选择导航窗口的“插入路径节点”命令。2)选择插入的位置。鼠标在屏幕上移动的时候,如果距离被选择的路径很近,就会在路径上的相应位置出现插入标记,点击鼠标左键,就可以插入节点...

刀具平面列表

刀具平面列表

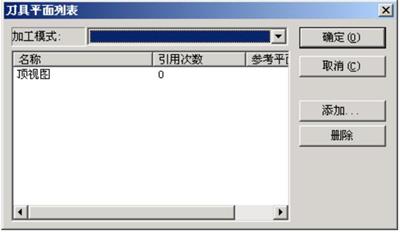

图1为“刀具平面列表”对话框。单击加工模式下拉列表框,可以看到系统预先设置的各种加工模式,如图2所示。▲图1 “刀具平面列表”对话框▲图2 系统预设的各种加工模式这些加工模式分别为:缺省只有顶视图刀具面。用于单面零件的加工,如一些模具、标牌...
