行切清根

2022-04-21雕刻路径6624

行切清根是类似于局部平行截线的加工方式,主要用于平坦面的残料清根以及浮雕模型的清根,清根效率高,其加工参数如下图所示:

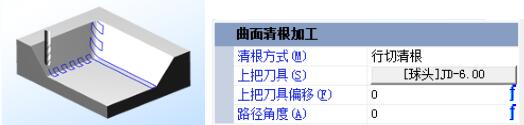

▲图 曲面清根加工

参数定义:

上把刀具

基于上把刀具精确计算出模型中的残料区域,并且允许对该残料稍做扩大,提高清根路径与精加工面的衔接质量。

上把刀具偏移:

设置该选项,将增大残料区域,改善待清根曲面和已加工曲面之间的衔接质量,同时也可以避免上把刀具半径与曲面曲率半径相当时出现的计算不稳定现象。

路径角度:

路径和X轴正方向的夹角。

注意:

1、行切清根的计算速度快,路径稳定性好,主要用于平坦曲面的残料清根

2、行切清根具有方向性,容易在与路径垂直的方向剩余残料;

3、行切清根加工的切削量不均匀,不适合加工陡峭位置的残料。
