路径区域裁剪

2021-05-23雕刻路径10624

区域裁减就是用一个闭合的区域对路径组进行裁剪,以得到在其内部或者外部的路径,也可以使用这个闭合区域将路径打断。


▲图1 导航窗口

操作步骤:

1)选择菜单命令

选择界面的“路径编辑”>>“路径裁剪”>>“区域裁减”命令,操作界面的右边会弹出如图1所示的导航窗口,该导航窗口有两个列表框、三个复选框和一个按钮。拾取路径组列表框提示用户选择一个路径组,并显示拾取的路径组,拾取曲线列表框提示用户选择区域裁减的闭合曲线,并列出选择的闭合区域。

三个个复选框分别为去掉内部路径、去掉外部路径和路径连接,前两个复选框为一组,可以任选其一或者两者都不选。如果没有选择曲线进行裁剪或者裁剪没有成功,则复选框是不可用的。当选择了路径组和曲线以后,裁减计算按钮可用,点击该按钮,就开始进行裁减计算。

2)选择路径组

选择要裁剪的一个路径组。也可以用鼠标点左键单击列表框,激活这个命令,重新选择路径组,路径组的名字显示在列表框中。

3)选择封闭的曲线进行裁剪

选中一个路径组以后,导航窗口下面会出现拾取过滤按钮,利用这些按钮拾取到想要的曲线后,点击剪裁按钮,系统会进行裁剪计算,用户可以通过选择复选框来决定裁剪的结果。

参数定义:

“去掉内部路径”复选框:

选中后,删除环内的那部分路径。

“去掉外部路径”复选框:

选中后,删除环外的那部分路径。

“路径连接”复选框:

选中后,在路径裁减完后对路径进行连接。

“取消上一次”按钮:

则取消上一次拾取的曲线。

“取消全部拾取”按钮:

是取消拾取的曲线。

“结束拾取”按钮:

表示曲线拾取结束,系统开始进行裁剪计算。

注意事项:

1、裁减是这样进行的:

系统将闭合曲线投影到路径组所在加工面上,构成封闭的环,然后将每条路径段也投影在该加工面上,同环进行裁减运算。

2、两个复选框为一个组,最多只有一个被选中。

如果两个复选框都没有选中,系统将路径用拾取的曲线进行打断处理,分成环内和环外的两个路径组。

举例:

拾取的路径组如图2所示,导航窗口如图1所示。拾取该图中的闭合曲线作为裁减线,可以观察裁减的结果。图3是默认的“路径打断”的结果,图4是选择“去掉内部路径”按钮的结果,图5是选“去掉外部路径”按钮的结果。

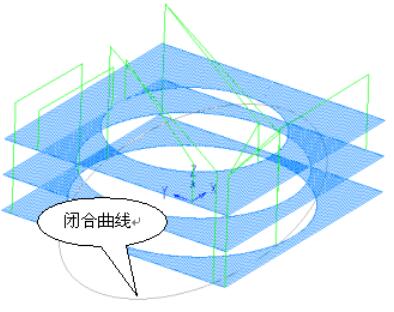

▲图2 路径组和闭合的曲线

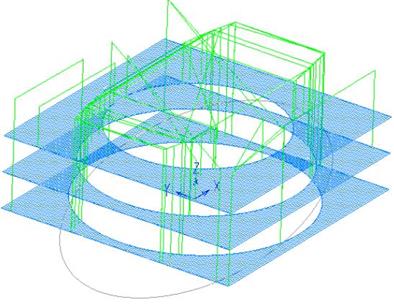

▲图3 路径组打断


▲图4 去掉内部路径

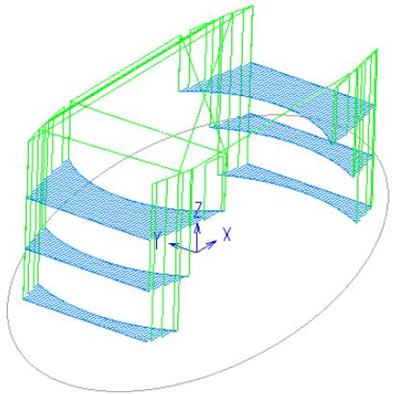

▲图5 去掉外部路径
