材料库的修改与编辑

2021-05-19雕刻路径18776

一般情况下,加工材料应当从材料库中选择。在材料对话框的基本属性页面中,单击“材料库”按钮,会弹出材料库对话框。此时,程序会访问JDPaint安装目录中,Tool目录下的Material.mst文件,获取材料。如果该文件不存在,系统将创建缺省的材料库。用户可以根据需要新建材料和材料组。在退出材料库对话框时,系统会自动更新缺省的材料库文件,以便及时保存系统的材料库。

精雕访问材料库几种方式:

1)在三维加工环境下选择“刀具路径>>材料库”菜单项。

2)在材料属性对话框中单击“材料库”按钮,调用材料库对话框。

3)在路径向导对话框中的材料树状列表框中通过鼠标右键访问材料库。

调用材料库功能,会出现如图1所示的材料库对话框。


▲图1 “雕刻材料库”对话框

选中某项材料,单击“编辑”按钮,用户可以对材料进行编辑;单击“复制”按钮,会对当前选择的材料进行复制;若单击“删除”按钮,则当前选中的材料将被删除;单击“添加”按钮,可以在当前材料组下面添加一种新的材料;单击“添加组”按钮,可以在当前材料组下面添加一个新的材料组。在添加材料或材料组时,需要在材料或材料组属性对话框中先设置属性参数,再单击“确定”按钮,便能添加相应的材料或材料组。

加工材料设置主要设定加工零件的毛坯的材料类型。根据材料不同、加工性能不同,系统会为各种加工方法添加诸如下刀、进刀、开槽等辅助路径,会为粗加工自动设置分层加工,并为各种类型的走刀给出合理的走刀速度。

精雕软件对材料的修改包括编辑或复制现有材料、添加新的材料和删除现有的材料。

编辑材料

编辑材料库中的材料的过程是:

1)选中需要编辑的材料;

2)点击“编辑”按钮,系统会弹出材料对话框,如图2所示;

3)修改材料参数的相关内容,点击“确定”退出。

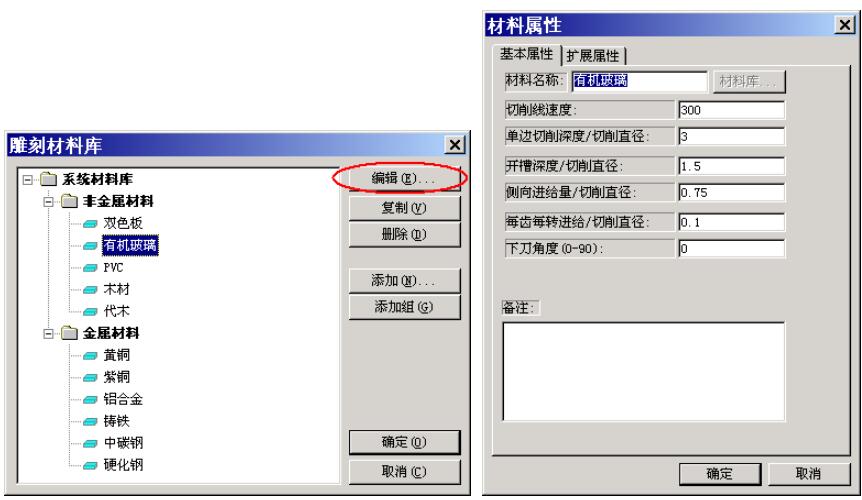

▲图2 编辑材料

添加材料

在材料库中添加材料的过程是:

1)选中新添材料欲加到的材料组或该材料组下的某种材料;

2)点击“添加”按钮,系统会弹出材料对话框;

3)修改材料参数的相关内容,点击“确定”退出。

图3为添加一种“新添材料”的过程示意图。

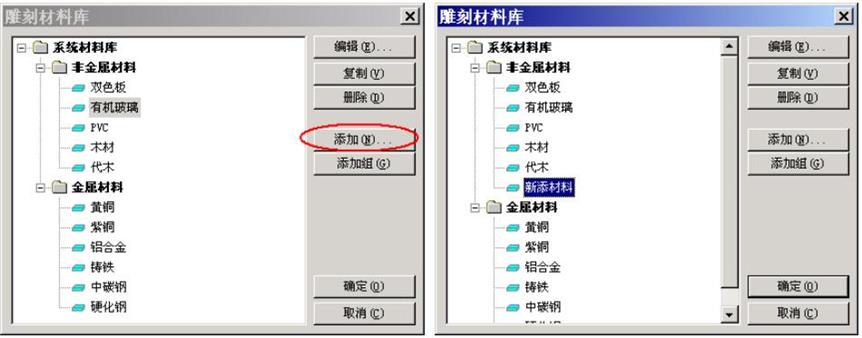

▲图3 添加材料

删除材料

在材料库中删除材料的过程是:

1)选中欲删除的某种材料;

2)点击“删除”按钮,系统会弹出要求用户确认删除某材料的对话框,如图4所示;

3)点击“确定”按钮,删除材料。

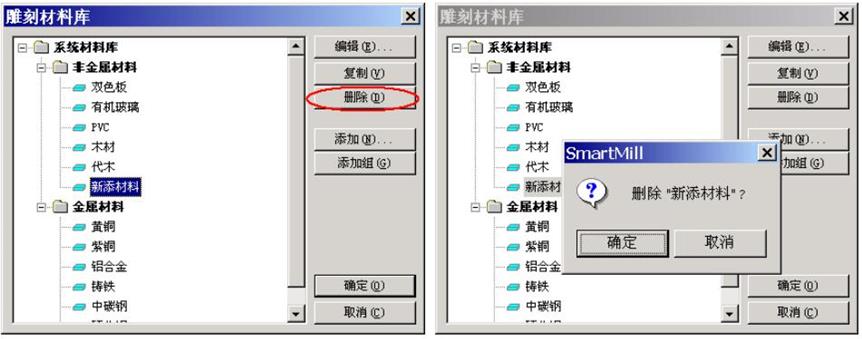

▲图4 删除材料

复制材料

在材料库中删除材料的过程是:

1)选中欲复制的材料;

2)点击“复制”按钮,便复制一种材料,如图5所示;

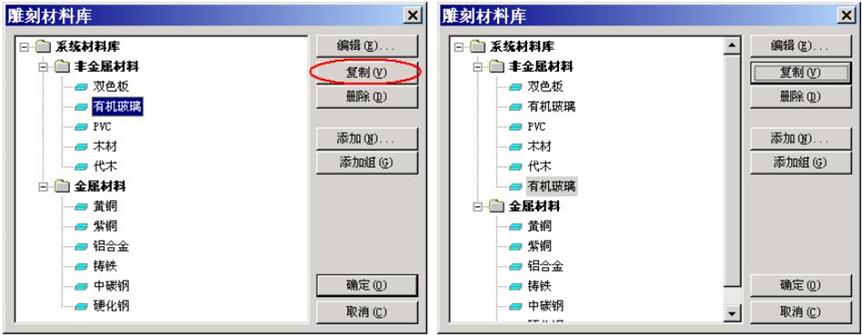

▲图5 复制材料

注意事项:

有一种新的有机玻璃材料添加在了非金属材料组的最后。于是该对话框下有两个同名的材料。为了防止混淆,建议用户不要创建同名的材料。一般而言,对于复制的材料都应当进行编辑处理,以防止同名材料的出现。
