当前位置:首页 > 精雕教程 > 雕刻路径 > 正文内容

选择加工材料

2021-05-15雕刻路径19407

雕刻加工材料是雕刻加工中很关键的因素,它影响雕刻加工的切削用量,如主轴转速、走刀速度等等。路径向导对话框的设定切削用量页面如图1所示。该对话框主要包括雕刻材料和切削用量两组参数。


▲图1 “设定切削用量”对话框

选择雕刻材料

“设定切削用量”对话框的左侧为系统材料库列表,每种材料都记录了相应的加工性能。选择一种加工材料,右侧的用刀参数都会有相应的变化。用户可以根据经验修改这些切削用量,也可以将一些常用材料的切削用量设置到自己的材料库中。

在“设定切削用量”对话框页面的材料树状列表中,用户也可以单击鼠标右键,系统弹出浮动菜单,如图2所示。通过该菜单,用户可以方便地访问材料库。具体的操作方法请参见第三章材料库。

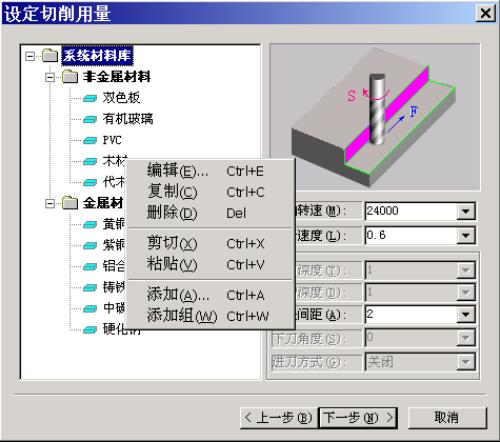

▲图2 快速访问材料库

设置切削用量

右上角的图片为关于进刀参数的示意图片。右下角为切削用量参数,它包括:

主轴转速:

加工时主轴的旋转速度,以“转/分”为单位。对同一把刀具,该值越大,加工时的切削速度越大。

进给速度:

切削加工时刀具的移动速度,以“米/分”为单位。

吃刀深度:

该参数在分层加工中有用。对切削深度与该值的商值取紧邻的上限整数即为分层的层数。在需要分层加工时,设置该值系统可以自动设置分层参数。

开槽深度:

该参数在粗加工中有用。当需要开槽时,设置某个开槽深度,系统会自动设置与开槽有关的所有参数。若不需要开槽,将该值设置为0即可。

路径间距:

平行截线加工的路径间距,或其他行切走刀时的路径间距。

下刀角度:

主要在粗加工时防止扎刀,添加下刀路径时使用。在设置若干度的下刀角度后,系统会根据实际情况自动生成下刀路径。当该参数被设置为0时,便不会生成下刀路径。

进刀方式:

该参数用于生成切入切出的路径。它只在曲线雕刻、轮廓雕刻、修边雕刻以及三维清角雕刻时有用。对于切入切出,共有四个选项,即:关闭、直线连接、直线相切、圆弧相切。选择一种进刀方式,系统会首选该方法来切入切出。若该方法不能生成无干涉的切入切出路径,系统会自动匹配其他方法,直至生成进刀路径为止。如果所有方法都不能生成,就没有进刀路径。

吃刀深度、开槽深度、路径间距、下刀角度在某些加工方法和走刀方式下没有意义,会被置灰。

在设定切削用量页面中,我们使用缺省参数,点击“下一步”,系统会根据雕刻加工方法、雕刻刀具和雕刻材料自动匹配生成一套加工参数。
