选择雕刻刀具

2021-05-15雕刻路径22122

在路径向导的刀具选择页面中,用户可以选择雕刻加工刀具,并设定加工的一些常用参数,如雕刻加工精度等,如图1所示。该对话框主要包括雕刻刀具和路径计算设置两组参数。


▲图1“选择雕刻刀具”对话框

选择雕刻刀具:

在左侧的树状列表框中列出了系统中的所有刀具。用户只需选择一把刀具进行加工即可。目前系统为我们选择的缺省刀具为ф2的球头刀。因为是曲面精加工,系统优先选择使用球头刀进行加工。

雕刻刀具分类:

平底刀:

又叫柱刀,主要依靠侧刃进行雕刻,底刃主要用于平面修光。柱刀的刀头端面较大,雕刻效率高,主要用于轮廓切割、铣平面、区域粗雕刻、曲面粗雕刻等。

球头刀:

球刀的切削刃呈圆弧状,雕刻过程中受力均匀,切削平稳。球刀的刀刃在雕刻过程中形成一个半球体,带有一定的弧度,所以特别适合于曲面雕刻,常用于曲面半精雕刻和曲面精雕刻。球刀不适合于铣平面。

牛鼻刀:

牛鼻刀是柱刀和球刀的混合体,它一方面具有球刀的特点可以雕刻曲面,另一方面具有柱刀的特点可以用于铣平面。

锥度平底刀:

简称锥刀。锥刀在整个雕刻行业的应用范围最广。锥刀的底刃,俗称刀尖,类似于柱刀,可以用于小平面的修光,锥刀的侧刃倾斜一定的角度,在雕刻过程中形成倾斜的侧面。锥刀在构造上的特点可以使得它能够实现雕刻行业特有的三维清角效果。锥刀主要用于单线雕刻、区域粗雕刻、区域精雕刻、三维清角、投影雕刻、图像灰度雕刻等。

锥度球头刀:

简称锥球刀。锥球刀是锥刀和球刀的混合体,它一方面具有锥刀的特点,具有很小的刀尖,另一方面又有球刀的特点,可以雕刻比较精细的曲面。锥球刀常用于浮雕曲面雕刻、投影雕刻、图像浮雕雕刻等。

锥度牛鼻刀:

锥度牛鼻刀是锥刀和牛鼻刀的混合体,它一方面具有锥刀的特点,可以具有较小的刀尖,雕铣比较精细的曲面,另一方面又有牛鼻刀的特点,所以锥度牛鼻刀常用于浮雕曲面雕刻。

大头刀:

实质为头部锥角较大的锥刀。主要用于三维清角。

钻孔刀具:

主要用于钻孔。当孔比较浅时,可以用平底刀钻孔。

快速访问刀具库:

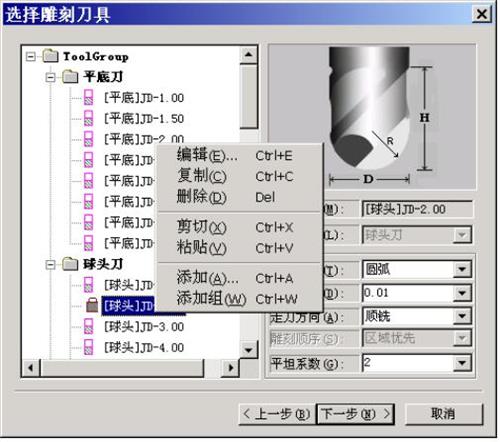

在“选择雕刻刀具”对话框页面的刀具树状列表中单击鼠标右键,会弹出浮动菜单,如图2所示。在该菜单中,用户可以创建、编辑或删除雕刻刀具。关于对刀具库的具体操作,请参见第二章刀具和刀具库中的说明。


▲图2 快速访问刀具库

修改计算设置

在对话框的右下角为与计算设置相关的参数,它包括:

逼近方式:

可以在此选择圆弧或线段逼近。

加工精度:

该值为弓高误差,可以决定路径拟合时的精度。

走刀方向:

可以选择顺铣或逆铣。一般粗加工用逆铣,精加工用顺铣。

雕刻顺序:

主要对分区域加工的情况有效。可以是区域优先,或是高度优先。

平坦系数:

生成曲面加工路径时使用的网格精度。该值越小,生成路径的精度越高,但是,所耗费的内存越多,计算时间越长。该值一般不得小于0.05。
