区域加工

2022-04-02雕刻路径7976

用户通过绘图、扫描、描图等方式得到一个区域的边界曲线。有了这个边界曲线,就可以使用区域加工功能了。适合区域加工的图案可以是任何轮廓曲线图形或文字,但是这些图形必须满足封闭、不自交、不重叠的原则,否则生成的路径可能会出现偏差。


▲图 1 区域加工

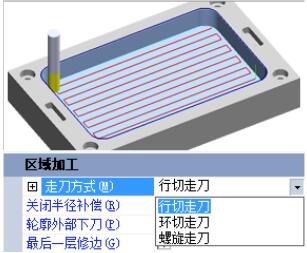

区域加工的参数包括走刀方式及其相应的走刀参数。区域加工的走刀方式有三种,如上图所示,分别为行切走刀环切走刀螺旋走刀。区域加工下面有三个参数分别为关闭半径补偿、轮廓外部下刀和最后一层修边。

参数定义:

走刀方式:

行切走刀:行切走刀是按照行切角度以直线运动来进行切削;

环切走刀:环切走刀是沿边界曲线环绕走刀;

螺旋走刀:螺旋走刀是指以螺旋进刀方式来切削;

关闭半径补偿:

当选择区域进行区域加工的时候,有的时候需要刀具走在选择的边界上,这个时候只要选择关闭半径补偿,就可以实现。


▲图 2 半径补偿

轮廓外部下刀:

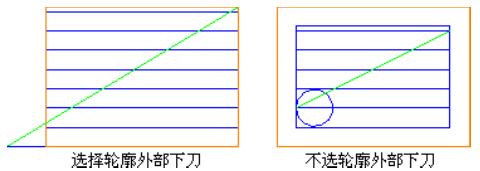

当选择轮廓外部下刀的时候,生成的路径会从轮廓外部下刀,优化了下刀方式,轮廓外部下刀功能主要用于凸模的粗加工中。


▲图 3 轮廓外部下刀

注意:选择轮廓外部下刀时最外部的轮廓的半径补偿、开槽会取消,行切时兜边一次也会被取消。

最后一层修边:

选择最后一层修边,将在轴向分层的最后一层生成修边路径,改善侧壁的加工质量。该功能方便用户在区域加工路径中直接生成修边路经,缩短编程时间,提高加工效率。

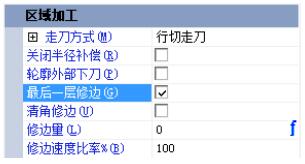

▲图 4 最后一层修边

需要注意的是:

1、修边量不能为负值。

2、使用锥刀加工时,可以选择【清角修边】,生成清角修边路径。

3、修边路径的切削速度 = 修边速度比率 × 进给速度;只对“最后一层修边” 和“清角修边”路径起作用。
