如何解决精雕软件在啄木鸟机上正常工作的常见问题

2025-08-13常见问题1422

在使用精雕软件输出路径到啄木鸟雕刻机时,遇到软件与机器的兼容性问题是常见的。本文将为您详细讲解如何处理这些问题,确保您的啄木鸟机能够稳定运行。即便您是零基础学员,也能通过以下步骤轻松掌握解决方法。



一、调整原点设置

针对二代啄木鸟机(无论是黄屏还是蓝屏版本),首先需要修改精雕软件中的原点。原点是非常重要的参数,它直接影响到加工过程中的坐标和机器运动。正确设置原点有助于防止因坐标偏差导致的错误加工。

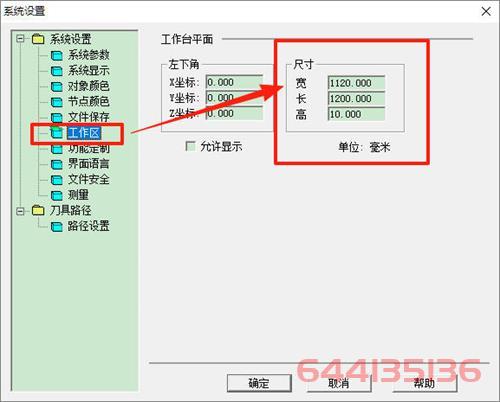

1、在精雕软件中进入工作区设置。

2、确保设置的原点大小与啄木鸟机的XYZ行程相匹配。例如,如果啄木鸟机的工作范围是1.2米×1.2米,那么在软件中设置原点时,应该确保XYZ轴的行程与实际机器的工作范围一致。如上图所示。

通过正确设置原点,您可以确保机器和软件之间的协调性,避免不必要的加工误差。

二、添加文件头和文件尾的设置

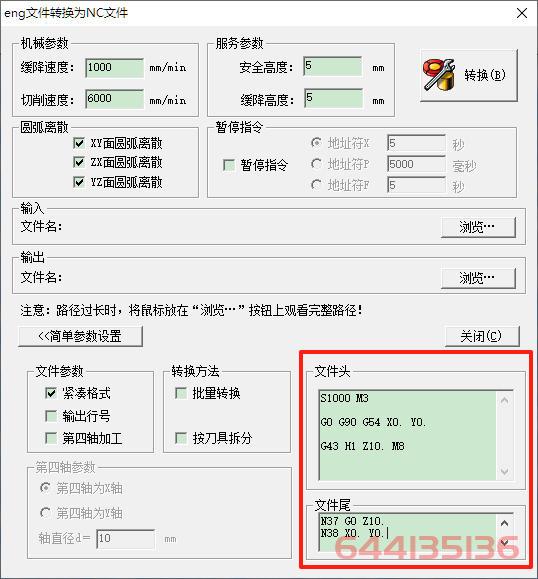

在精雕软件中,需要通过添加文件头和文件尾来确保数据传输正确并避免运行时出现错误。以下是文件头和文件尾的设置步骤:

文件头设置:

文件头是程序开始运行前的初始设置,确保机器在开始工作时处于正确的状态。设置方法如下:

S1000 M3

G0 G90 G54 X0. Y0.

G43 H1 Z10. M8

S1000:设置主轴转速。

M3:启动主轴。

G0:快速定位指令。

G90:绝对坐标模式。

G54:选择工作坐标系。

X0. Y0.:设置起始点为原点。

G43 H1 Z10.:设置刀具补偿。

M8:启动冷却液。

文件尾设置:

文件尾是程序结束时的指令,确保加工结束后机器回到安全位置并停止运行。设置方法如下:

N37 G0 Z10.
N38 X0. Y0.
M17
M30
%

N37和 N38:指令机器快速返回至安全位置。

M17:复位并准备结束。

M30:程序结束指令。

%:程序结束标志。

三、检查圆弧曲线的设置

在精雕软件的使用过程中,若圆弧曲线没有正确勾选,可能会出现圆弧错误提示。因此,在生成程序时,请务必检查并勾选相关的圆弧曲线选项。确保这些选项已被正确设置,能够防止运行时出现不必要的错误。

通过调整原点设置、添加文件头和文件尾的正确指令,并确保圆弧曲线设置的准确性,您可以确保精雕软件在啄木鸟机上稳定运行。即使是零基础学员,也能通过这些步骤轻松解决常见的兼容性问题,提高加工效率。
