精雕软件怎么做透视的砖墙?

2021-05-29常见问题13305

北京精雕软件做透视的砖墙方法非常简单,首先打开软件,画好要做的砖墙的外轮廓;


▲图1

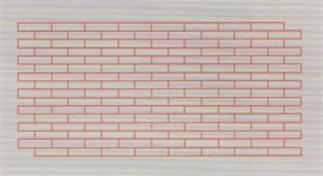

计算好轮廓内要做的砖墙的数量,先画好整齐的砖墙(这里选择画线,最终用导动生成砖墙的效果)。


▲图2

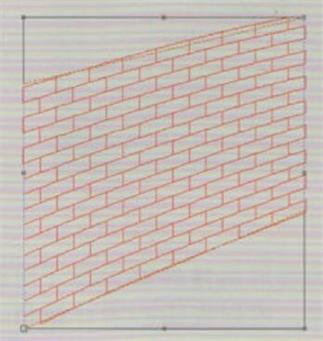

集合线条后用艺术变形工具下的“封套变形”将砖墙线条变形到轮廓内(或者用70节中特征封套变形)(如下图);


▲图3

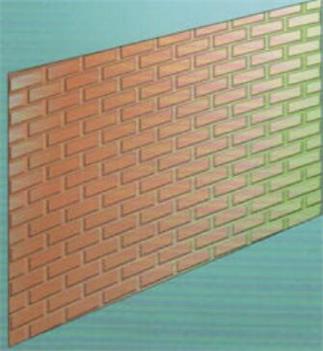

然后利用变形好的线条导动去料生成砖墙(如下图)。


▲图4
