特征封套变形

2021-12-21浮雕6198

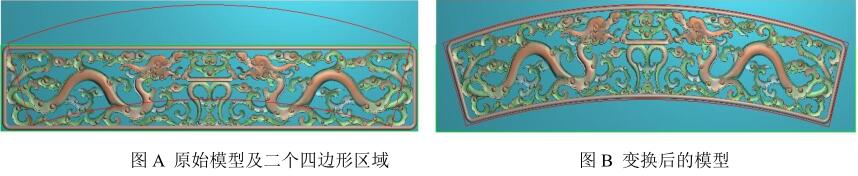

特征封套变形可把特征、二维图形、或整个模型从一个四边形区域变换到另外一个四边形区域中去,从而实现特征、二维图形、或整个模型的变形,如图1。当两个四边形区域重叠或相交时,勾选边界线重叠选项,特征变形完后,原有特征将被删除

图 1.jpg

▲图 1

操作步骤:

1)选择命令“特征→特征封套变形”。

2)依次拾取原始轮廓和目标轮廓的四条边界线。


▲图 2 特征封套变形对话框

说明:

在使用特征封套变形命令时,原始轮廓和目标轮廓的四条边必须是各自独立且起末点首尾相连。
