特征变形
将选择的特征按变形曲线变形。

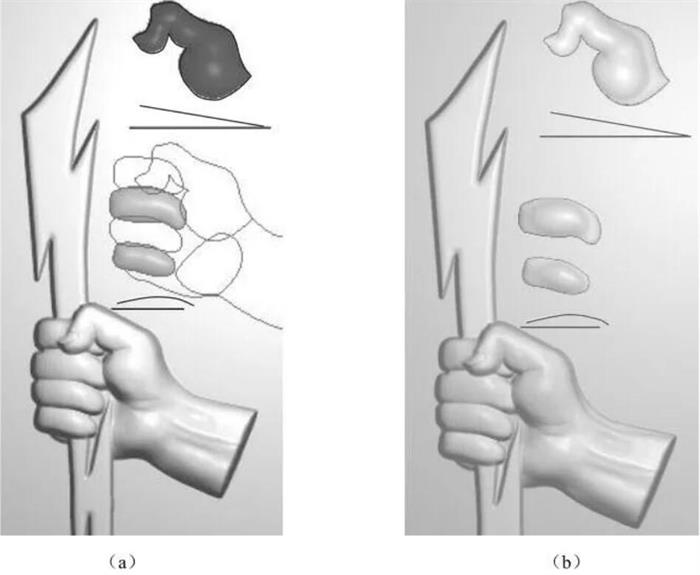

▲图 1 特征变形
操作步骤:
1)选择命令“特征→特征变形”。
2)特征变形:
①移动鼠标到一非基色界定的特征区域,按下鼠标左键。
②对话框中“X尺寸”显示特征X尺寸,“Y尺寸”显示特征XY尺寸,“高度差”显示特征的高度差。
③设置参数。
④拾取水平基线。
⑤拾取变形曲线。
▲图 2 特征变形对话框
特征变形参数定义:
本部分解释在高度放缩功能中用到的参数变量。
X尺寸:
显示特征的X尺寸。
Y尺寸:
显示特征的Y尺寸。
高度差:
显示特征的高度差。
X方向:
X方向变形。
Y方向:
Y方向变形。
